移出断面图的画法

     移出断面图

     画在视图轮廓线之外的断面，称为移出断面。如图6.24（a）和图6.25（a）都属于移出断面图。

     1.移出断面图的画法

     移出断面图的轮廓线用粗实线表示，图形位置应尽量配置在剖切平面位置符号或剖切平面迹线的延长线上（剖切平面迹线是剖切平面与投影面的交线），如图6.26（a）、（b）所示；也允许放在图上任意位置，如图6.26（c）、（d）所示。

     当断面图形对称时，也可将断面画在视图的中断处，如图6.27所示。

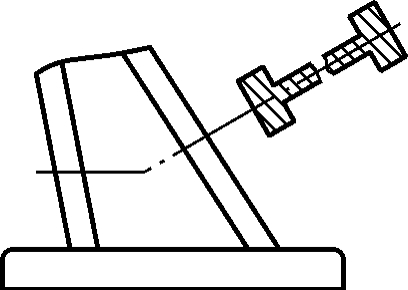

     由两个或多个相交剖切平面组合剖切所得的移出断面图中间必须断开，如图6.28所示。

     当剖切平面通过机件上由回转面形成的孔或凹坑等结构的轴线时；或通过非圆孔会导致出现完全分离的断面时，这些结构按剖视图绘制，如图6.26（a）、（c）、（d）所示，图6.29和图6.30表示了这些结构的正确和错误画法。

    

    

     图6.26　移出断面图

    

    

     图6.27　移出断面图

    

    

     图6.28　移出断面图

    

    

     图6.29　移出断面（一）

    

    

     图6.30　移出断面（二）

     2.移出断面图的标注

     移出断面要标注剖切平面的位置、投影方向和字母。

     当移出断面图配置在剖切平面迹线的延长线上时，可以不写字母，如图6.26（a）、（b）及图6.31（a）所示。若没有配置在剖切平面迹线延长线上时，应画出剖切平面符号并注上字母。如图6.26（c）、（d）及图6.31（c）、（d）所示。机件上有不对称结构要表达时要画出剖切符号，并用箭头表示投射方向。如图6.26（b）和图6.31（b）所示。

     移出断面图按投影关系配置，可以不画箭头但要注写字母，如图6.26（d）、图6.29、图6.30所示。

     中断处的移出断面图一般省略标注，如图6.27所示。

    

    
