退刀槽外圆退刀槽及相配件的各部分尺寸

     退刀槽（JB/ZQ4238—1997）

     1.外圆退刀槽及相配件的倒角和倒圆

     退刀槽各部分尺寸见表1-28，相配件的倒角和倒圆见表1-29，C、D、E型退刀槽及相配合件的各部分尺寸见表1-30，F型退刀槽的各部分尺寸见表1-31。

     表1-28　A、B型退刀槽尺寸

    

     注：A型，轴的配合面需磨削，轴肩不磨削；B型，轴的配合面及轴肩皆需磨削。

     表1-29　相配件的倒角和倒圆

    

     表1-30　C、D、E型退刀槽及相配件的各部分尺寸

    

     注：适用于对受载无特殊要求的磨削件。C型，轴的配合表面需磨削，轴肩不磨削；D型与C型相反；E型均需磨削。

     表1-31　F型退刀槽的各部分尺寸

    

     注：r₁=10不适用于光整。

     2.公称直径相同具有不同配合的退刀槽（表1-32）

     表1-32　公称直径相同具有不同配合的退刀槽

    

    

     3.带槽孔的退刀槽

     如图1-13所示为带槽孔的退刀槽。退刀槽直径d₂可按选用的平键或楔键而定；退刀槽的深度t₂一般为20mm，如因结构上的原因，t₂的最小值不得小于10mm；退刀槽的粗糙度一般选用R_a3.2μm，根据需要也可选用R_a1.6μm、R_a0.8μm、R_a0.4μm。

    

    

    

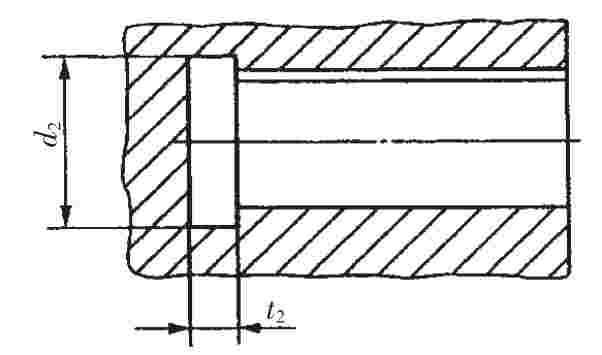

     图1-13　带槽孔的退刀槽

     4.砂轮越程槽（GB/T6403.5—1986）

     适用于一般结构零件磨削面的砂轮越程槽。回转面及端面砂轮越程槽如图1-14所示。

    

    

    

     图1-14　回转面及端面砂轮越程槽
