韧性剪切带特征

韧性剪切带特征_野外3D地质信息

    第四节　韧性剪切带特征

    韧性剪切带又称韧性断层，是岩石在塑性状态下发生连续变形的狭长高应变带；是地壳内中深—深层次的主要构造类型之一（图13-4），带内变形和两盘的位移由岩石塑性流变来完成。剪切带与围岩之间无明显的界线，呈混熔紧密接触，但两侧岩石发生了相对位移；当围岩中的标志层通过剪切带时，常会发生方向的变化及厚度的改变，剪切带中的浅色矿物组分及粒度也发生一定程度的变化，形成一系列的构造和岩石学特征（照片13-1至照片13-16）。

    

    

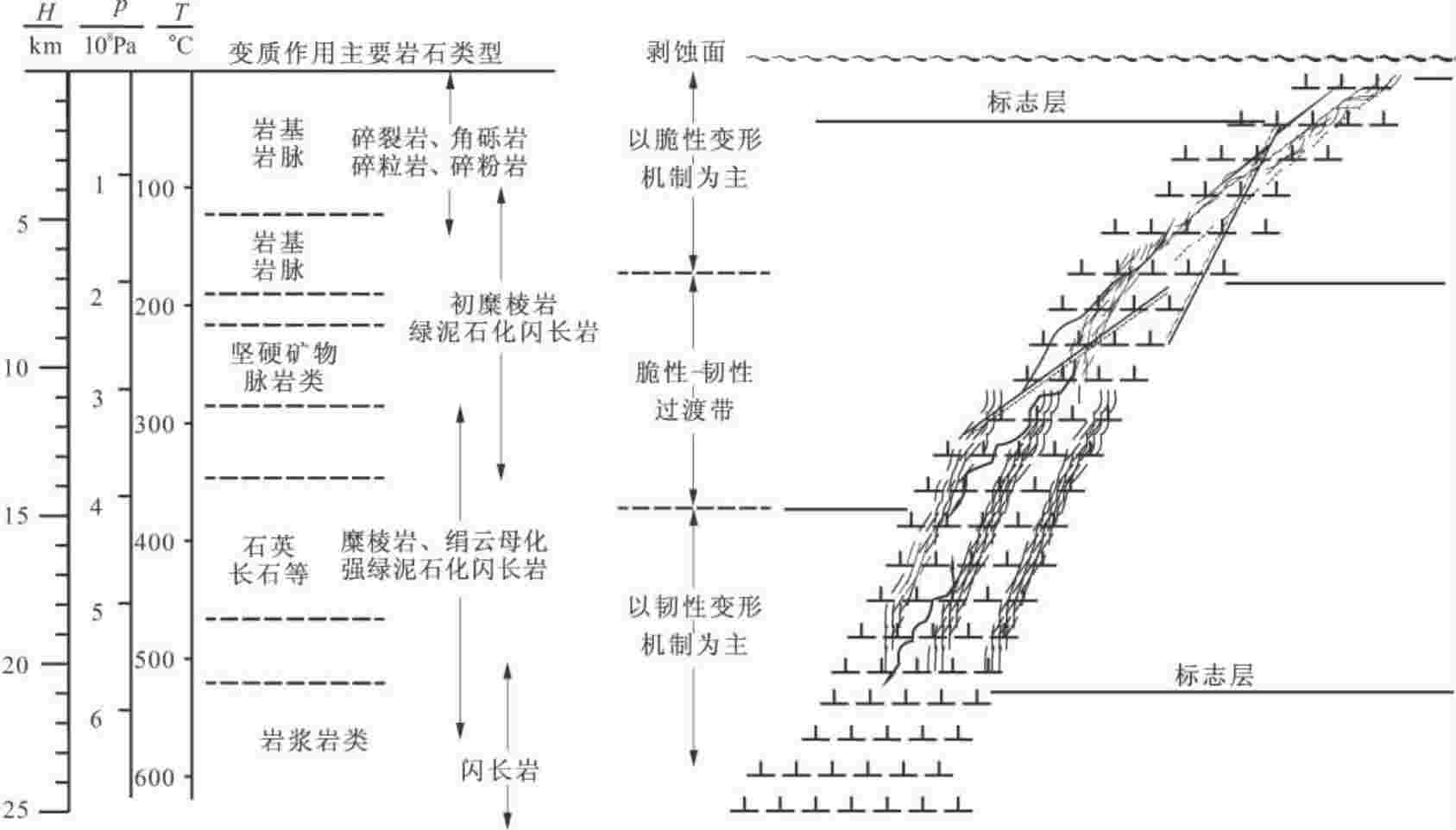

    图13-4　雅江桥韧性剪切带形成随深度变化模拟图

    

    

    照片13-1　浅色矿物拉长定向排列

    

    

    照片13-2　韧性剪切带内小型揉皱

    

    

    照片13-3　岩脉挤压变形呈曲尺状

    

    

    照片13-4　岩脉挤压变形呈“A”字形

    

    

    照片13-5　韧－脆性变形特征

    

    

    照片13-6　岩脉受挤压同步变形

    

    

    照片13-7　不同期次的岩脉切错关系

    

    

    照片13-8　形成较晚未被错断的岩脉

    

    

    照片13-9　大河口左岸出露的糜棱岩

    

    

    照片13-10　黑云斜长片麻岩

    

    

    照片13-11　具有S－C面理组构的初糜棱岩

    

    

    照片13-12　坝址区出露的初糜棱岩

    

    

    照片13-13　眼球状初糜棱岩

    

    

    照片13-14　韧性剪切强弱变形带特征

    

    

    照片13-15　坝址区出露的绿泥石化闪长岩

    

    

    照片13-16　坝址区出露的黑云花岗岩
