7．2．2 剖视图的种类
为了用较少的图形，把机件的形状完整清晰地表达出来，就必须使每个图形能较多地表达机件的形状。这样，就产生了各种剖视图。按剖切范围的大小，剖视图可分为全剖视图、半剖视图、局部剖视图。按剖切面的种类和数量，剖视图可分为阶梯剖视图、旋转剖视图、斜剖视图和复合剖视图。
1）全剖视图
用剖切平面，将机件全部剖开后进行投影所得到的剖视图，称为全剖视图（简称全剖视）。如图7－7、图7－8中的主视图，均为全剖视图。
全剖视图一般用于表达外部形状比较简单，内部结构比较复杂的机件。全剖视图的标注遵循上述剖视图标注的规定。
2）半剖视图
当机件具有对称平面时，以对称中心线为界，在垂直于对称平面的投影面上投影得到的，由半个剖视图和半个视图合并组成的图形称为半剖视图。如图7－9所示。

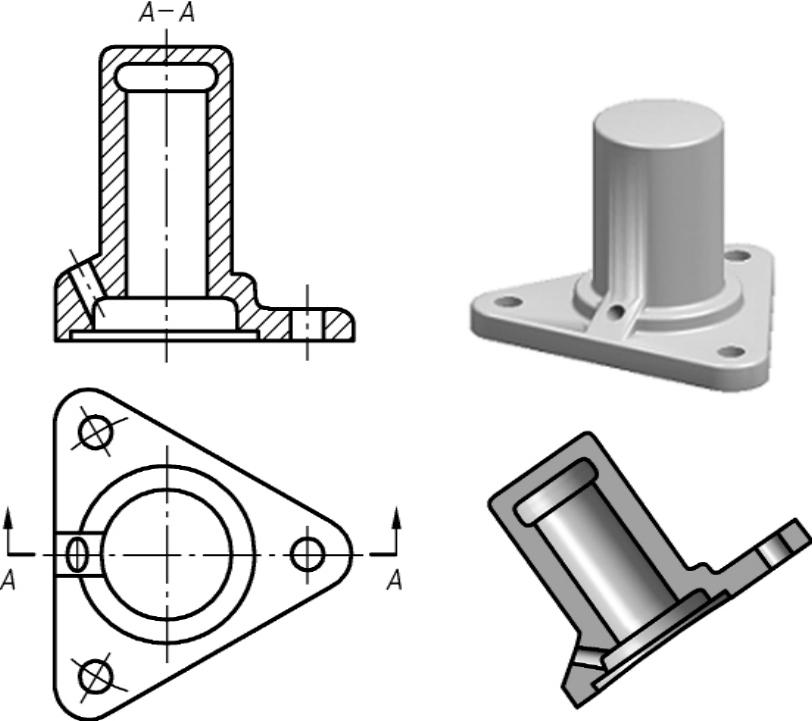

图7－8 全剖视图及其标注
图7－9 半剖视图及其标注
半剖视图既充分地表达了机件的内部结构，又保留了机件的外部形状，因此它具有内外兼顾的特点。但半剖视图只适宜于表达对称的或基本对称的机件。半剖视图的标注遵循剖视图标注的规定。
在半剖视图中，应注意以下几点：
（1）具有对称平面的机件，在垂直于对称平面的投影面上，才宜采用半剖视。如机件的形状接近于对称，而不对称部分已另有视图表达时，也可以采用半剖视。
（2）半个剖视和半个视图必须以细点画线为界。如果作为分界线的细点画线刚好和轮廓线重合，则应避免使用。
（3）半剖视图中的内部轮廓在半个视图中不必再用虚线表示。
3）局部剖视图
将机件局部剖开后进行投影得到的剖视图称为局部剖视图。局部剖视图也是在同一视图上同时表达内外形状的方法，并且用波浪线作为剖视图与视图的界线。
图7－10和图7－11的主视图和俯视图，均采用了局部剖视图。
图7－10 局部剖视图（1）
图7－11 局部剖视图（2）
从以上几例可知，局部剖视是一种比较灵活的表达方法，剖切范围根据实际需要决定。但使用时要考虑到看图方便，剖切不要过于零碎。它常用于下列两种情况：
（1）机件只有局部内形要表达，而又不必或不宜采用全剖视图时。
（2）不对称机件需要同时表达其内、外形状时，宜采用局部剖视图。
表示视图与剖视范围的波浪线，可看作机件断裂痕迹的投影，波浪线的画法应注意以下几点：
（1）波浪线不能超出图形轮廓线。如图7－12（a）所示。
（2）波浪线不能穿孔而过，如遇到孔、槽等结构时，波浪线必须断开。如图7－12（a）所示。
（3）波浪线不能与图形中任何图线重合，也不能用其他线代替或画在其他线的延长线上。如图7－12（b）、（c）所示。
图7－12 局部剖视图的波浪线的画法

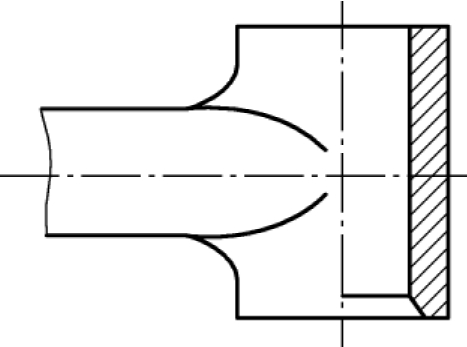

（4）当被剖切部位的局部结构为回转体时，允许将该结构的中心线作为局部剖视图与视图的分界线。如图7－13所示的拉杆的局部剖视图。
局部剖视图的标注方法遵循剖视图的标注规则。当剖切位置较为明显时，一般不标注。
图7－13 拉杆局部剖视图
