模块八 串-并转换实验
一、知识点
MCS-51单片机串行口的工作方式，数据接收、发送标志位RI、TI，串并转换芯片74HC164。
二、知识点分析
MCS-51单片机串行口可以设置4种工作方式，其中方式0为同步移位寄存器方式，可用于串行口扩展；其他3种方式与单片机串行通信有关。在一帧数据接收或发送完成后，由硬件自动置位RI、TI，RI、TI的清零则需要用户在程序中完成，这一点非常重要。74HC164在移位脉冲的作用下将串行输入的数据变成并行数据输出。
三、实践训练
1）实验目的
（1）掌握MCS-51单片机串行口方式0的工作方式及编程方法；
（2）掌握利用MCS-51单片机串行口扩展I/O通道的方法；
（3）熟悉串入并出移位寄存器74HC164的使用方法。
2）实验设备
PC机，XZNU MCUS-I单片机实验箱1台，伟福V8/L型仿真器1台。
3）实验内容及说明
利用MCS-51单片机串行口和串入并出移位寄存器74HC164扩展I/O口，在一位LED数码管上循环显示0～9这10个数字。
MCS-51单片机串行口工作在方式0时，可通过外接移位寄存器实现串并转换。在这种方式下，一帧数据为8位，只能从RxD端输入、输出；TxD端用于输出移位同步时钟信号，其波特率固定为晶振频率的1/12。由软件置位串行控制寄存器SCON的REN位后才能启动串行接收，在CPU将数据写入SBUF寄存器后，立即启动发送。待8位数据输完后，硬件将SCON中的TI位置1，其必须由软件清零。
4）实验电路及连线

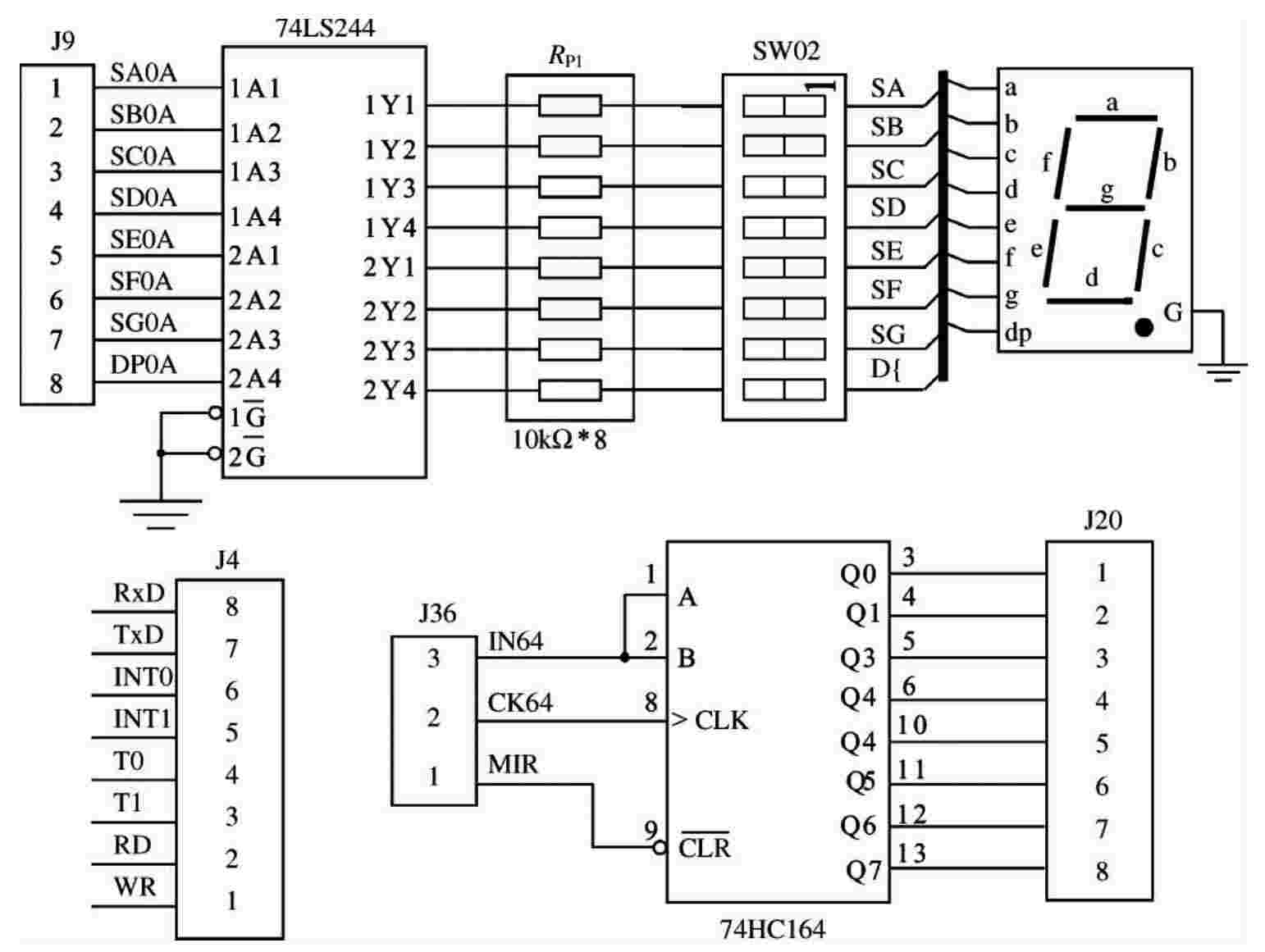

串并转换实验电路原理图如图3.16所示。使用专用连接导线，将接插件J20与J9的插孔按照相反顺序连接，J36的IN64端与J4的RxD端对应相接，J36的CK64端与J4的TxD端对应相接，J36的MIR端接一个电平开关，实验时开关接高电平；接插件J8的某一插孔接地；开关SW02合上，开关S3、S4断开。
图3.16 串并转换实验电路原理图
5）程序设计
（1）流程图

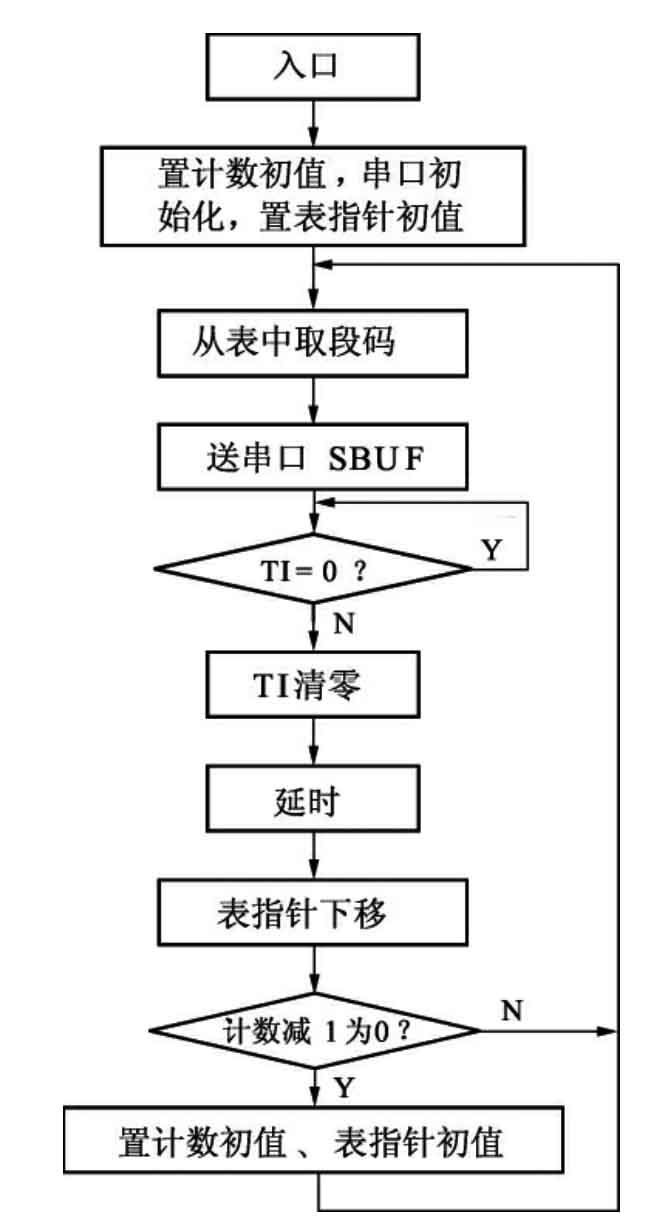

串并转换实验的程序流程如图3.17所示。

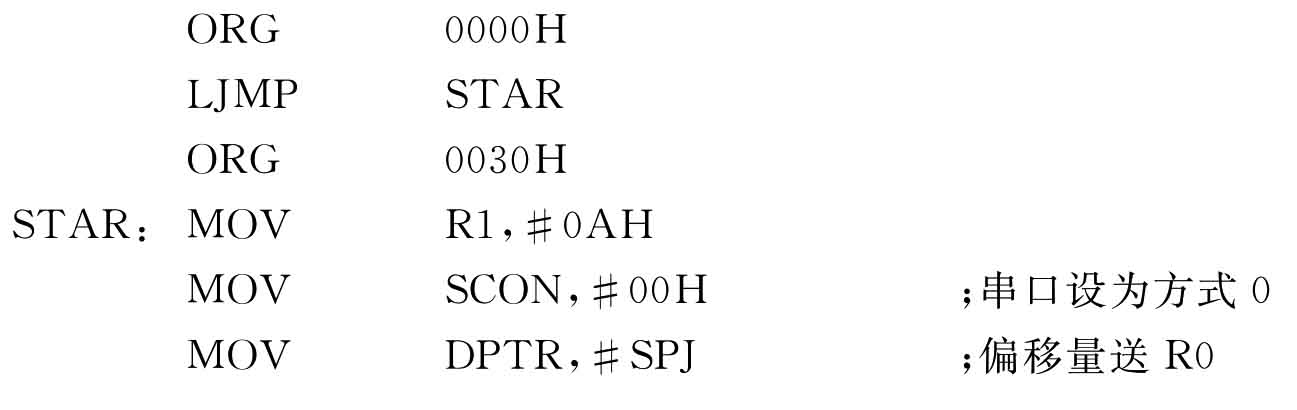

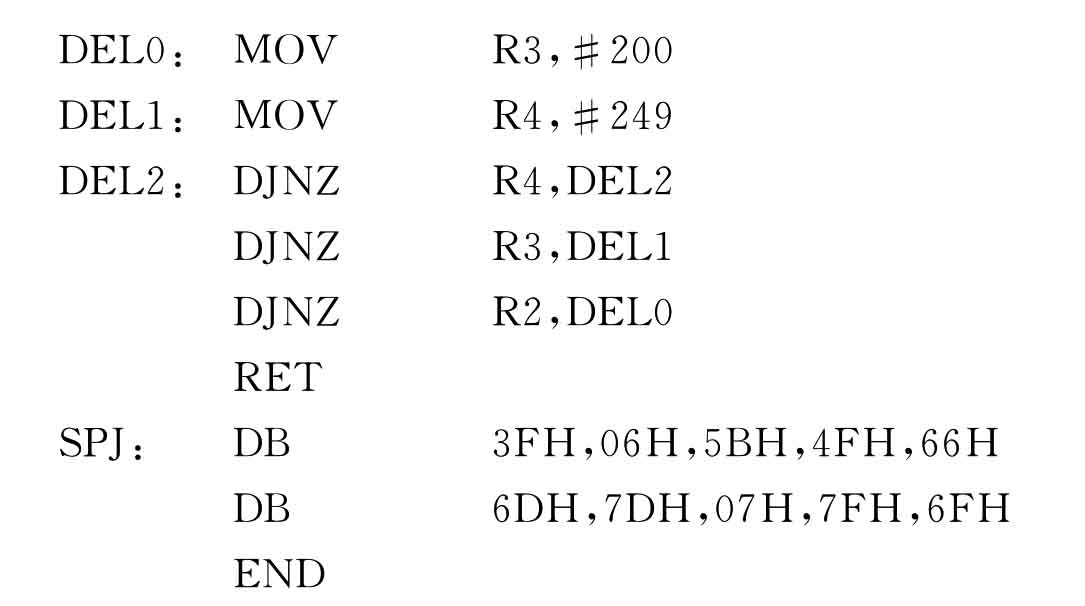

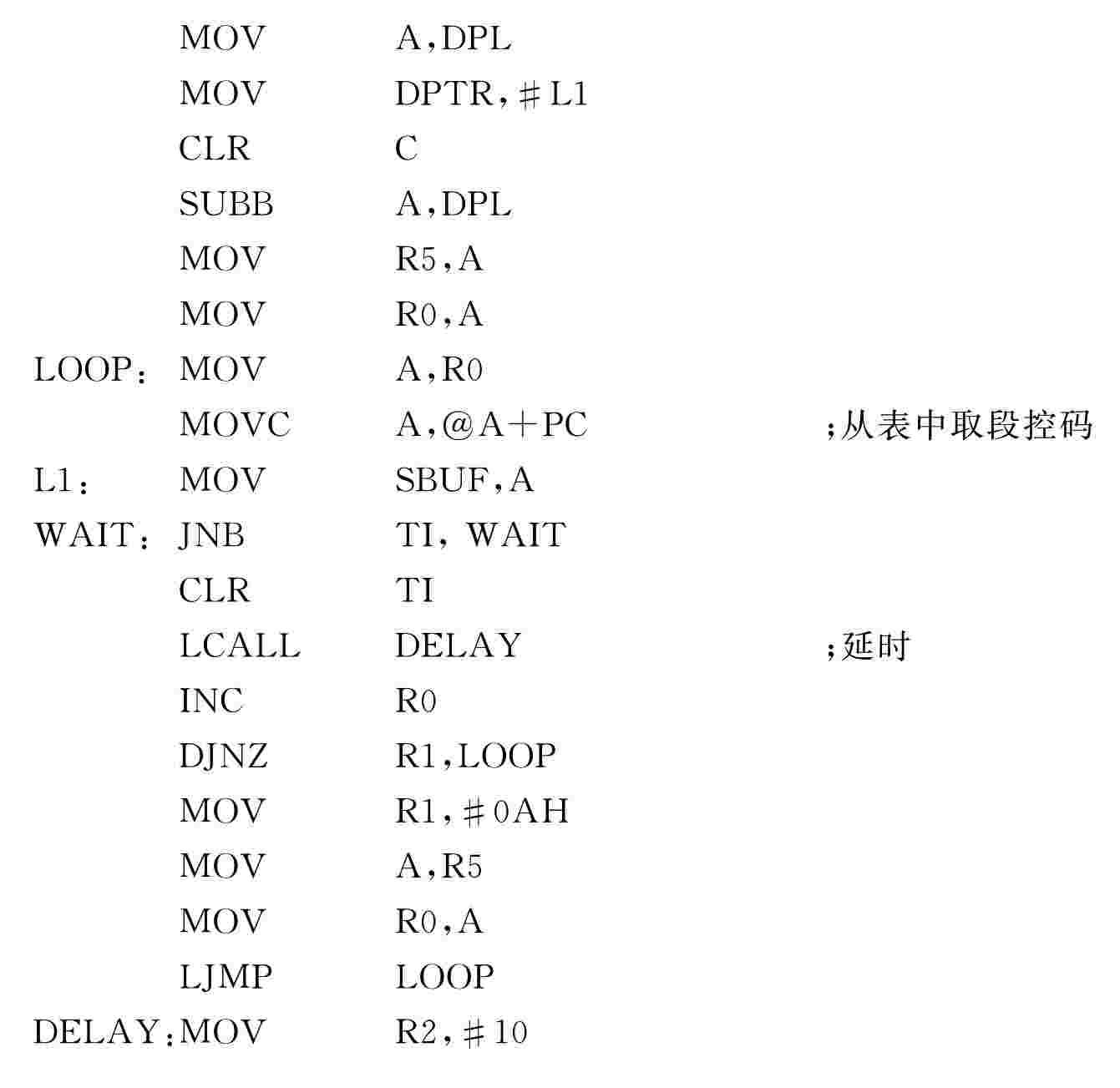

（2）参考程序
图3.17 串并转换实验电路程序流程图
6）思考题
（1）虚拟UART方式0串行扩展接口与UART方式0的区别在哪？
（2）总结实验过程中所遇到的问题与解决的办法。
