图纸幅面及标题栏

    1.1.1　图纸幅面及标题栏

    1.图纸幅面（GB/T 14689—2008）

    表1.1列出了标准中规定的各种图纸的幅面尺寸（见图1.1），绘图时应优先采用。每张图样均需有细实线绘制的图幅。必要时可加长边长，但加长量必须符合标准的规定，这些幅面的尺寸由基本幅面的短边乘整数倍增加后得出。

    

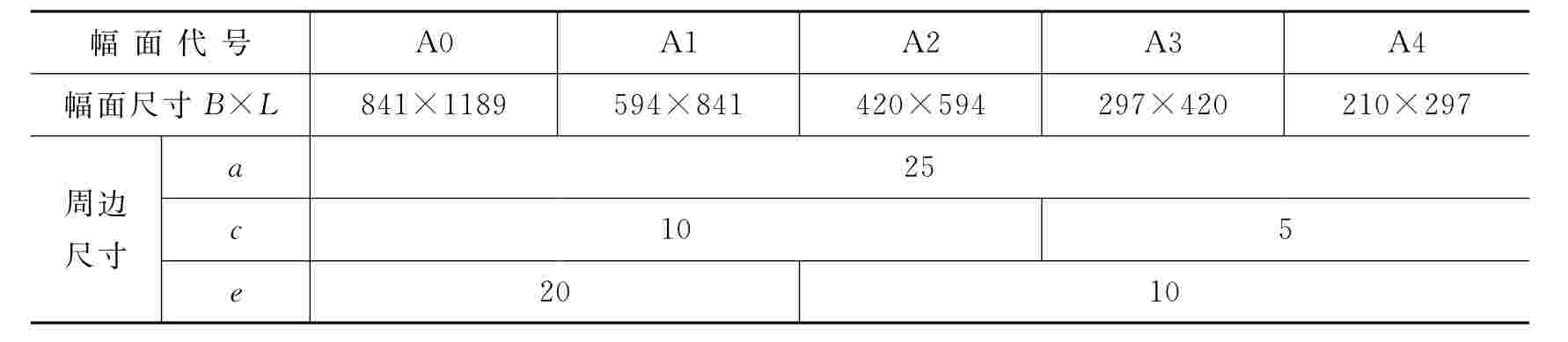

    表1.1　图纸幅面及尺寸　mm

    

    2.图框格式

    在图样上必须用粗实线画出图框线。图框分为不留装订边和留有装订边两种格式，分别如图1.2、图1.3所示。同一产品的图样只能采用一种格式。

    3.标题栏

    每张图纸上都必须画出标题栏。标题栏的位置应位于图纸的右下角或下方，如图1.2和图1.3所示。标题栏的格式和尺寸按GB/T　10609.1—2008的规定设置。

    

    

    图1.1　图纸基本幅面尺寸

    

    

    图1.2　不留装订边的图框格式图

    

    

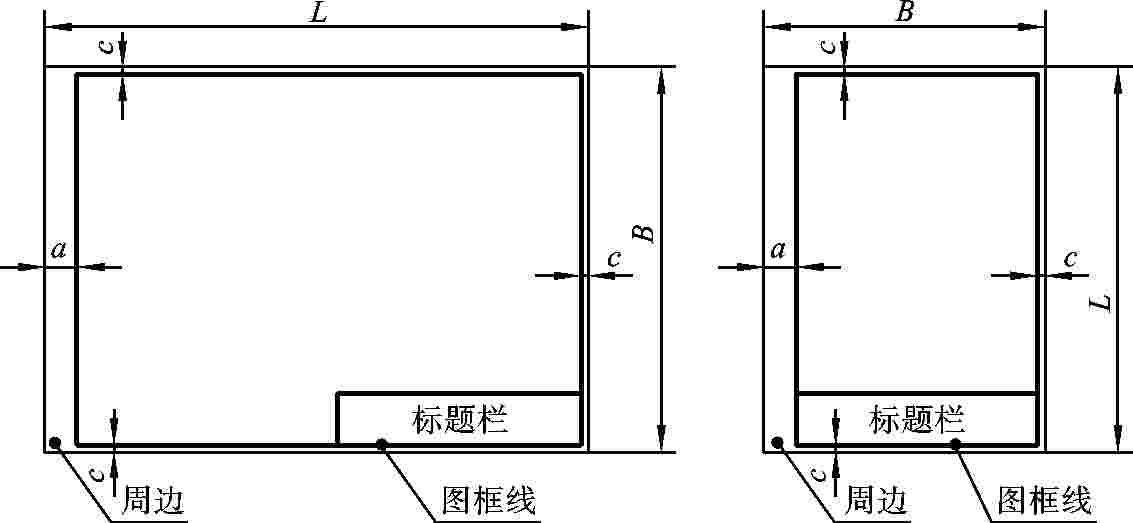

    图1.3　留装订边的图框格式图

    学生作业用标题栏的外框是粗实线，里边是细实线，其右边线和底边线应与图框线重合。制图作业的标题栏建议采用图1.4所示格式。

    4.X型、Y型图纸及方向符号

    标题栏的长边置于水平方向并与图纸的长边平行，则构成X型图纸，如图1.2和图1.3所示；若标题栏的长边与图纸的长边垂直，则构成Y型图纸，如图1.2和图1.3所示。在此情况下看图方向与看标题栏方向一致。

    为了利用预先印制的图纸，允许将X型图纸的短边置于水平位置使用，或将Y型图纸的长边置于水平位置使用，如图1.5（a）、图1.5（b）所示。为了明确绘图与看图图纸的方向，应在图纸下边对中符号（对中符号用粗实线绘制，长度从纸边界开始至伸入图框内约5 mm）处画一个方向符号，方向符号是用细实线绘制的等边三角形，尺寸如图1.5（c）所示。

    

    

    图1.4　制图作业用标题栏格式

    

    

    图1.5　X、Y型图纸及方向符号
