5.4.1 数据类型的转换
在进行数据处理时，不同性质的操作指令需要不同数据类型的操作数。数据类型转换指令的功能是将一个固定的数值，根据操作指令对数据类型的需要进行相应类型的转换。
1．数据的转换，如表5-22所示。
表5-22 数据的转换
（续表）
注：表中指令标注“？？？？”为操作数。
【例5-9】（1）将英寸转化为厘米，如图5-15所示。
图5-15 例5-9
执行后的结果：
（2）将BCD码1234转换为整数，如图5-16所示。
图5-16 将BCD码1234转换为整数
2．字符串的转换
（1）字符串一般格式：
字符串是一系列字符，每个字符作为一个字节存储。字符串的第一个字节定义字符串的长度，即字符数。
下面列举字符串格式。字符串的长度可为0～254个字符。字符串的最大长度是255个字节（254个字符加上长度字节）。
STI指令用以下形式转换字符串：
[spaces] [+ or -] [digits 0-9]
INDX数值通常设为1，从字符串的第一个字符开始转换。可将该数值设为其他数值，在字符串中的不同点开始转换。当输入字符串包含不属于需要转换数字部分的文本时，可采用此种方法。例如，如果输入字符串是“Temperature: 77.8”，可以将INDX设为数值13，跳过字符串开始的字“Temperature:”。
当达到字符串结束时或当发现第一个无效字符时，转换终止。无效字符是数字（0-9）以外的任何字符。
每当转换产生一个对于输出数值过大的整数值时，则设置溢出错误（SM1.1）。例如，如果输入字符串产生一个大于32767或小于−32768的数值时，STI指令设置溢出错误。
如果当输入字符串未包含有效数值而无法执行转换时，也会设置溢出错误（SM1.1）。例如，如果输入字符串包含“A123”，转换指令会设置SM1.1（溢出），输出数值保持不变。
（2）指令格式及作用，如表5-23所示。
表5-23 指令格式及作用
注：表中指令标注“？？？？”为操作数。
上述指令中，操作数FMT的设定：
ssss = 输出字符串长度（整数、双整数转换为字符串时为0000，实数转换为字符串时为设定输出字符串的长度）
c = 逗号（1）或小数点（0）
nnn = 小数点右面的位数
【例5-10】将字符串进行转换，如图5-17所示。
图5-17 例5-10
输入字符举例：
执行网络之后：
VW100（整数）= 98
VD200（双整数）= 98
VD300（实数）= 98.6
3．ASCII码转换，如表5-24所示。
表5-24 ASCII码转换
（续表）
注：表中指令标注“？？？？”为操作数。
上述指令中，操作数FMT的设定：
输出缓冲器的大小由ssss域指定。0、1或2个字节无效。整数、双整数转ASCII时，nnnn=0000。输出缓冲器中小数点右边的位数由nnn域指定。nnn域的有效范围是0～5。将小数点右面的位数指定为0会使数值显示为不带小数点。当nnn数值大于5时或当指定的输出字符串长度太小无法存储转换的数值时，输出缓冲器用ASCII空格字符填充。c位指定是使用逗号（c = 1）还是使用小数点（c = 0）作为整数和小数之间的分隔符。
根据下列规则对输出缓冲器进行格式化：
1．正值写入输出缓冲器，不带符号。
2．负值写入输出缓冲器，带起始负号（−）。
3．小数点左侧的起首零（与小数点相邻的数字除外）被压缩。
4．小数点右侧的数值进位，使之符合小数点右侧指定的位数。
5．输出缓冲器的尺寸必须最小比小数点右侧数位多3个字节。
6．输出缓冲器中的数值右对齐。
下表显示几个小数点右面有一位数（nnn = 001）和六个字节缓冲器大小（ssss = 0110）格式的数值范例。
注释：S7-200 PLC使用的浮点数格式最多支持7个有效数字。尝试显示7个以上有效数字会产生进位错误。

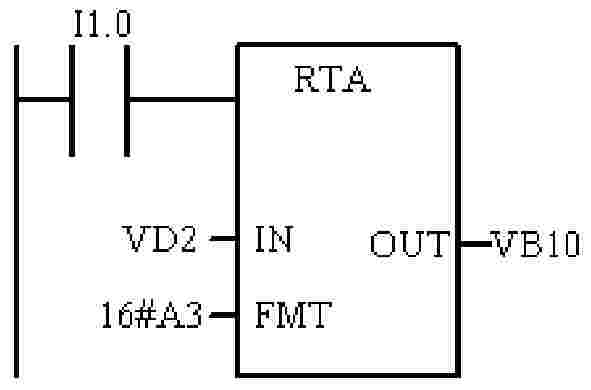

【例5-11】将位于VD2位置的实数值转换为10个ASCII字符，如图5-18所示。//将位于VD2位置的实数值转换为10个ASCII字符，//从VB10开始，使用16#A3格式，用句号代表小数点，
//小数点后有3位数。
图5-18 例5-11
转换结果如下：
