圆规和分规

    1.2.3　圆规和分规

    1．圆规

    圆规是画圆和圆弧的工具。

    画图前，圆规固定腿上的钢针（带有台阶的一端）应调整到比铅芯稍长一些，以便在画圆或圆弧时，将针尖插入圆心中。钢针的另一端作分规时使用，如图1-23所示。

    

    

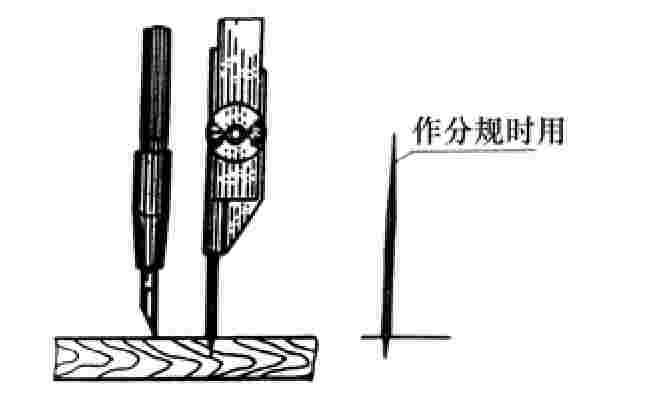

    图1-23　圆规钢针、铅芯及位置调整

    

    

    图1-24　圆规的使用

    使用圆规时，应尽可能使钢针和铅芯插腿垂直于纸面，画小圆时可用点（弹性）圆规；画大圆时，可用延伸杆来扩大其直径，如图1-24所示。

    2．分规

    分规是用来量取尺寸和等分线段的工具。为了准确地度量尺寸，分规两腿端部的针尖应平齐，如图1-25所示。用分规在尺上或图上截取尺寸或线段的方法和手势如图1-26所示。

    

    

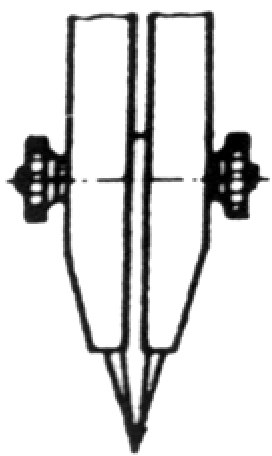

    图1-25　分规两腿的调整

    

    

    图1-26　用分规截取线段
