电气测试的范围及要求

    8.1电气测试的范围及要求

    8.1.1工程电气测试范围

    国家标准《综合布线系统工程验收规范》(GB 50312—2007)中提出综合布线系统工程电气性能测试范围包括电缆系统电气性能测试及光纤系统性能测试。其中电缆系统电气性能测试项目应根据布线信道或链路的设计等级和布线系统的类别要求制定。这是参照国际标准《用户建筑综合布线》(ISO/IEC 11801)要求提出的。各级测试结果应有详细记录，作为竣工资料的一部分。

    测试记录的内容和形式可参照表8.1和表8.2。

    

    表8.1　综合布线系统工程电缆(链路/信道)性能指标测试记录

    

    

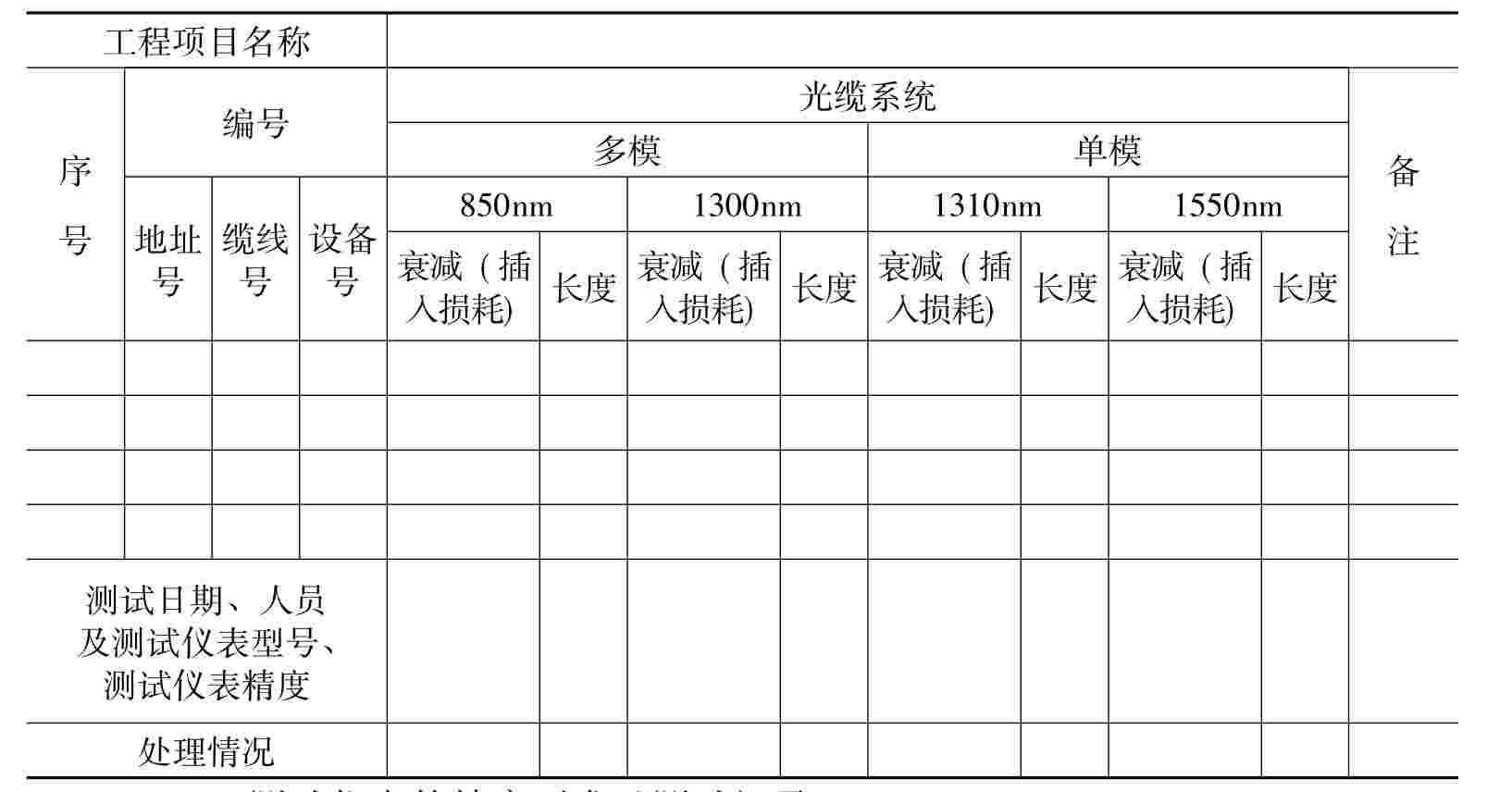

    表8.2　综合布线系统工程光纤(链路/信道)性能指标测试记录

    

    8.1.2测试仪表的精度要求及测试记录

    (1)对绞电缆及光纤布线系统的现场测试仪应符合下列要求:

    ①应能测试信道与链路的性能指标。

    ②应具有针对不同布线系统等级的相应精度，应考虑测试仪的功能、电源、使用方法等因素。

    ③测试仪精度应定期检测，每次现场测试前仪表厂家应出示测试仪的精度有效期限证明。

    (2)测试仪表应具有测试结果的保存功能并提供输出端口，将所有储存的测试数据输出至计算机和打印机，测试数据必须不被修改，并进行维护和文档管理。测试仪表应提供所有测试项目、概要和详细的报告。测试仪表宜提供汉化的通用人机界面。

    (3)所有电缆的链路和信道、光纤链路测试结果都应有记录，记录在管理系统中并纳入文档管理。
