7.5.1 逻辑门及逻辑功能
逻辑门电路是实现逻辑运算的电路总称，它的输入和输出之间存在着一定的因果关系，即逻辑关系。逻辑门电路除了有“与”、“或”、“非”基本逻辑电路外，还有“与非”门、“或非”门、“异或”门等等。
1.基本逻辑门
基本的逻辑门有:“与”门、“或”门和“非(反)”门，见表7.5-1。
表7.5-1 基本逻辑门及逻辑
2.基本逻辑门电路的组合——复合门
用基本逻辑门可组合出多种复合门，包括:“与非”门、“或非”门、“异或”门等等，见表7.5-2。
表7.5-2 基本逻辑门的组合逻辑
表中，除“非”门为单输入，“异或”门为两输入外，其他门均为可以多于两个。
例如:图7.5-1所示的“同或”逻辑门，其逻辑功能:输入相同时，输出为1，输入不同时，输出为0，与“异或”逻辑关系相反，逻辑表达式为
再如:图7.5-2所示逻辑门，输出与输入的关系为“与非”逻辑关系，输入有0，则输出为0，根据已知输入，可得:F=0。
【例7.5-1】给出图7.5-3所示数字信号A和B的下述逻辑运算的结果:A∧B，A∨B，瓙A∨B，A∧瓙B，瓙(A∨B)。
解:将输入信号分段，然后利用逻辑功能，逐段做出输出逻辑值的判断。
图7.5-1 “同或”逻辑门

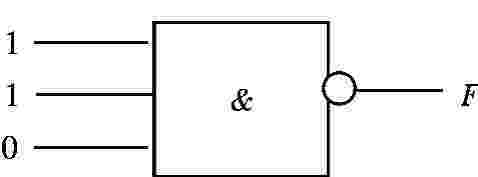

图7.5-2 “与非”逻辑门

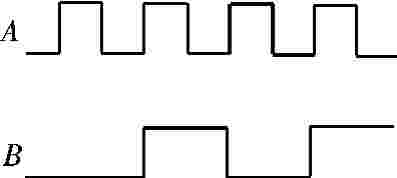

图7.5-3 例7.5-1图
