地效翼船布置和结构特征

    19.3.1　地效翼船布置和结构特征

    地效翼船主要由船体、发动机、操纵系统、水动力系统等组成。其船体结构由主船体、主翼、浮舟、水平尾翼、垂直尾翼、组合翼、导管螺旋桨和主机支架等结构构成（见图19.3－1）。

    

    

    

    图19.3－1　地效翼船总图

    

    1－前置导管螺旋桨；2－导流片；3－推进空气螺旋桨；4－高平尾翼；5－方向舵；6－组合翼；7－垫升主机；8－推进主机；9－襟翼；10－前后客舱；11－驾驶室；12－垫升主机传动轴系；13－主翼；14－浮舟（侧壁）；15－主船体

    主船体结构是全船受力和提供抗沉性的主体结构；主翼结构是提供船舶航行或飞行所需气动升力的重要部件：宽大的翼体结构采用铝合金铆接骨架、外覆玻璃钢蜂窝结构的蒙皮。其与主船体采用不锈钢连接件，如螺栓连接或高强度铆钉连接等；浮舟结构是提供附加静水浮力和封闭气道的部件，外板可采用芳纶蜂窝为芯材的玻璃钢夹层结构；水平尾翼结构是调整纵倾姿态的部件；垂直尾翼结构是控制航行姿态、提供航行稳定性的部件；导管螺旋桨结构是提供附加推力、提高螺旋桨推进效率的部件；主机支架结构是主机的安装平台，并传递推力。

    主船体与主翼大多采用纵骨架式结构，主船体横剖面与飞机机身环状结构相似，以保证船体的总强度（见图19.3－2、图19.3－3）。

    

    

    

    图19.3－2　地效翼船船体横剖面图

    

    

    

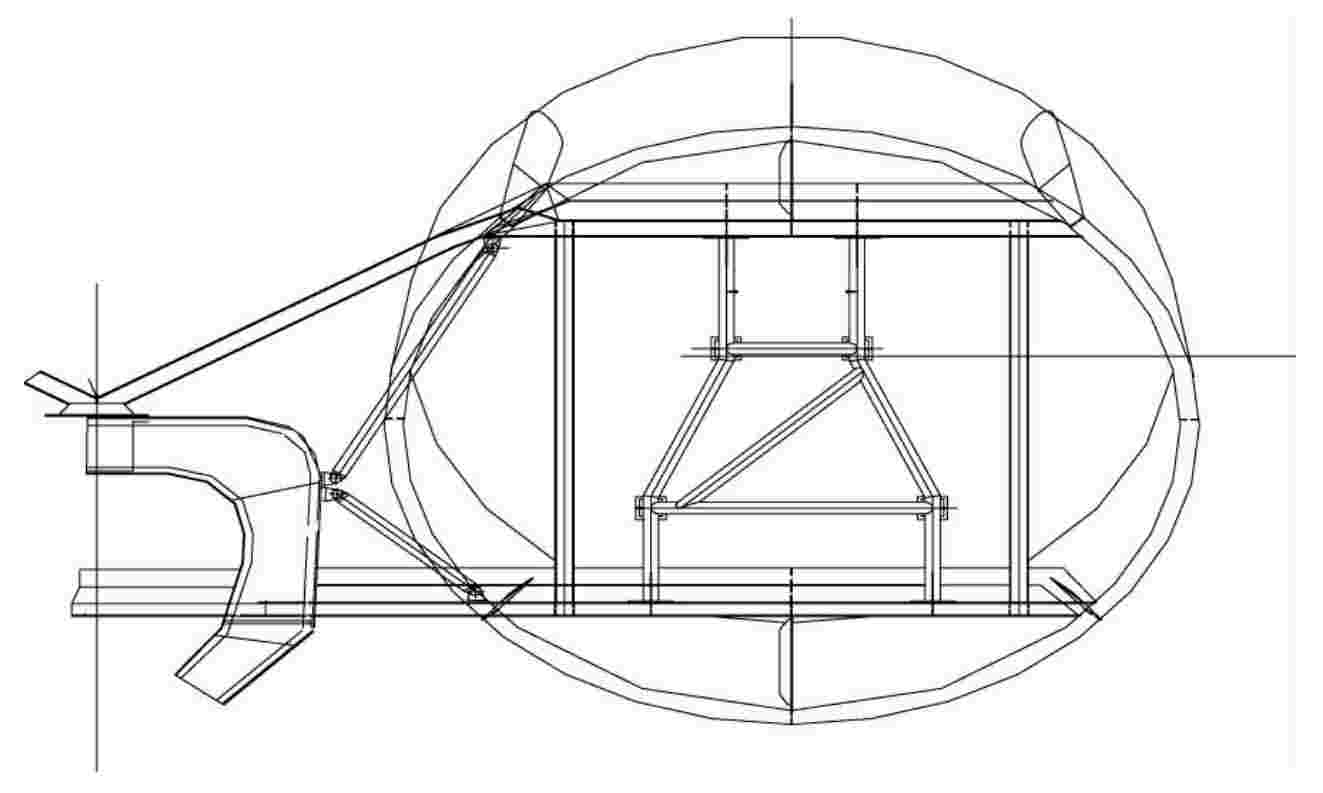

    图19.3－3　地效翼船垫升发动机支架及导管尾视图
