7.4.4 共射极放大电路
为保证晶体管处于放大状态,即放大电路的静态工作点处在放大区,晶体管放大电路必须包含直流偏置电路。直流偏置电路的任务是使晶体管获得一个适当的静态工作点,直流偏置电路不同,放大电路的动态性能也不同。
输入回路和输出回路共同包含发射极的电路称为共射极放大电路。
1.固定偏置放大电路
固定偏置放大电路如图7.4-12(a),RB为基极电阻,RC为集电极电阻,Cl、C2为藕合电容,RL为输出端的负载电阻,ui为输人电压,uo为输出电压。假设β值已知,且UBE≈0.7V。
图7.4-12 共射极固定偏置放大电路
1)静态工作点的计算
根据图7.4-12(b)所示固定偏置电路可得静态工作点的三个计算量,即
2)动态问题计算——电压放大倍数、输入电阻和输出电阻
在输入信号ui≠0时,对放大电路进行动态分析性能,包括电压放大倍数、输人电阻、输出电阻。
动态分析相当于分析在输入信号ui单独作用时放大电路的情况,步骤如下。
图7.4-13 图7.4-9放大电路的小信号模型
(1)画小信号模型
首先令放大电路中的直流电源UCC=0(将直流电源短路),在交流信号频率足够高的情况下电容可视为短路;然后在输入电压ui为小信号情况下,用晶体管的小信号模型替换晶体管,图7.4-13为共射极固定偏置放大电路的小信号模型。
(2)计算电压放大倍数
由图7.4-8可知,,因此,

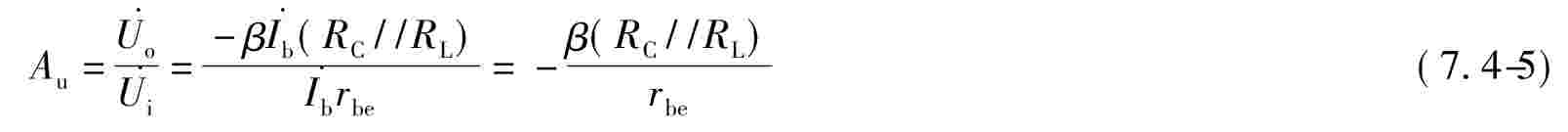

该电路的电压放大倍数:

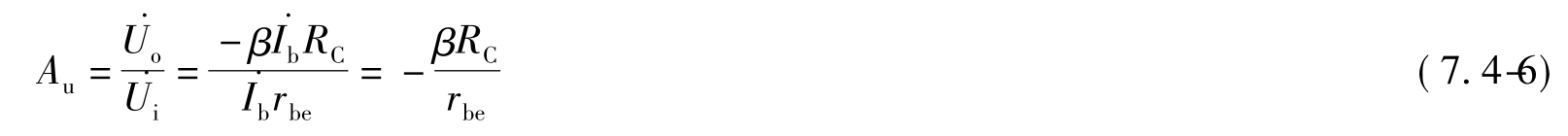

显然,电压放大倍数与负载RL有关,RL越大,电压放大倍数越大,当输出端开路时,电压放大倍数最大,其计算式为
(3)输入电阻
从输入端口看放大电路等效电阻,对于图7.4-12,输入电阻输入电阻越大,信号源供给放大电路的电压越大,因而,输入电阻越大越好。
(4)输出电阻
去掉放大电路电源(输入端短路)后,断开负载电阻,从输出端看放大电路的等效电阻
把放大电路作为下级放大电路的信号源,输出电阻相当于信号源的内阻,因而,输出电阻越小越好。
2.分压式偏置放大电路
图7.4-12(a)放大电路,静态工作点不稳定,为了克服这个问题,引入反馈电阻RE,形成了静态工作点稳定的分压式偏置放大电路,如图7.4-14。依然设定ui为输入电压,uo为输出电压。假设β值已知,且UBE≈0.7V。
图7.4-14 分压式偏置放大电路
1)静态工作点的计算

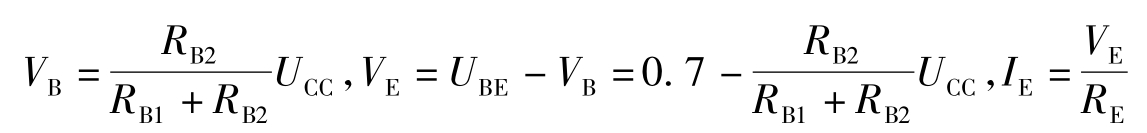

根据图7.4-14(b)所示固定偏置电路可得
通过IE的计算,即可获取静态工作点的三个计算量:
2)动态问题计算——电压放大倍数、输入电阻和输出电阻
为了获取分压式偏置放大电路的电压放大倍数、输入电阻和输出电阻,需作如下工作。
(1)画小信号模型
将放大电路中的直流电源短路,电容视为短路,用晶体管的小信号模型替换晶体管,得图7.4-15为共射极固定偏置放大电路的小信号模型,模型中RB=RB1//RB2。
(2)计算电压放大倍数

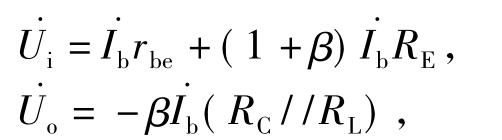

由图7.4-10可知,
图7.4-15 分压式偏置放大电路的小信号模型
因此,该电路的电压放大倍数为
显然,当输出端开路时,电压放大倍数最大,其计算式
(3)输人电阻
对于图7.4-10,输入电阻
(4)输出电阻
将输入端短路,断开负载电阻,从输出端看放大电路的等效电阻
图7.4-16 例7.4-4图
【例7.4-4】图7.4-16所示固定偏置的晶体管放大电路中,晶体管工作于放大区,试求该电路的电压放大倍数Au、输入电阻ri和输入电阻ro。
解:由于电容CE的存在,可视为短路,所以电阻RE不出现在放大电路的小信号模型中,该放大电路的小信号模型如图所示,由此可得
所以
图7.4-16 电路的小信号模型
该电路即具有稳定工作点的作用,又具有较大的电压放大倍数,但输入电阻较小。
【例7.4-5】图7.4-17所示固定偏置的晶体管放大电路中,晶体管工作于放大区,则该电路的电压放大倍数Au及输入电阻ri分别为( )。
解:答案为选项(D)。
本题放大电路存在负载RL,Au与RL有关,所以,选项(A)和选项(B)不正确。根据本题晶体管放大电路的小信号模型(如图所示)可得
图7.4-17 例7.4-5图
图7.4-17 电路的小信号模型
选项(C)错,选项(D)对。
