绘制齿轮参数表

    12.5.6　绘制齿轮参数表

    1．绘制齿轮参数表

    （1）画表格线，

    命令: _line 指定第一点: 100，30

    指定下一点或［放弃（U）］: 85

    指定下一点或［放弃（U）］:

    （2）使用矩形阵列绘制表格线，命令行的显示如下所述。

    命令: _array

    选择对象: 找到 1 个

    “阵列”对话框的设置如图12-54所示。

    （3）绘制右侧的垂直线，分别向左偏移，命令行显示如下所述。

    命令: _offset

    指定偏移距离或［通过（T）］ <通过>: 30

    选择要偏移的对象或 <退出>:

    

    

    图12-54　阵列对话框

    指定点以确定偏移所在一侧:

    选择要偏移的对象或 <退出>:

    命令:OFFSET

    指定偏移距离或［通过（T）］ <30.0000>: 18

    选择要偏移的对象或 <退出>:

    指定点以确定偏移所在一侧:

    命令:　TRIM

    当前设置:投影=UCS，边=无

    选择剪切边……

    选择对象: 找到 1 个

    绘制完成的齿轮参数表如图12-55所示。

    2．写块文件

    在命令行键入“W”，弹出“写块”对话框。定义基点为参数表右上角。块名为“齿轮参数表”。设置完成的“写块”对话框如图12-56所示。

    3．填写齿轮参数表文字

    （1）单击下拉菜单【格式】｜【文字样式】选项。单击“新建”按钮，输入汉字文字样式为“汉字1”，字体名为“宋体”，字高为“3.5”，单击“应用”按钮，完成文字样式“汉字1”设置。

    （2）单击下拉菜单【绘图】｜【文字】选项，选择“多行文字”选项。在屏幕上选取两点后弹出“文字格式”对话框，如图12-57所示。

    AutoCAD 2007最重要的新功能之一就是为创建多行（段落）文字而重新设计的多行文字编辑器。编辑器内的多项改动和功能增强，使得多行文字（Mtext）的操作变得非常的容易。编辑器是由两部分所组成的，即“文字格式”工具栏和“输入文字”区域框。单击右键通过快捷菜单选择对正方式“正中MC”，输入文字。

    

    

    图12-55　绘制完成的齿轮参数表

    

    

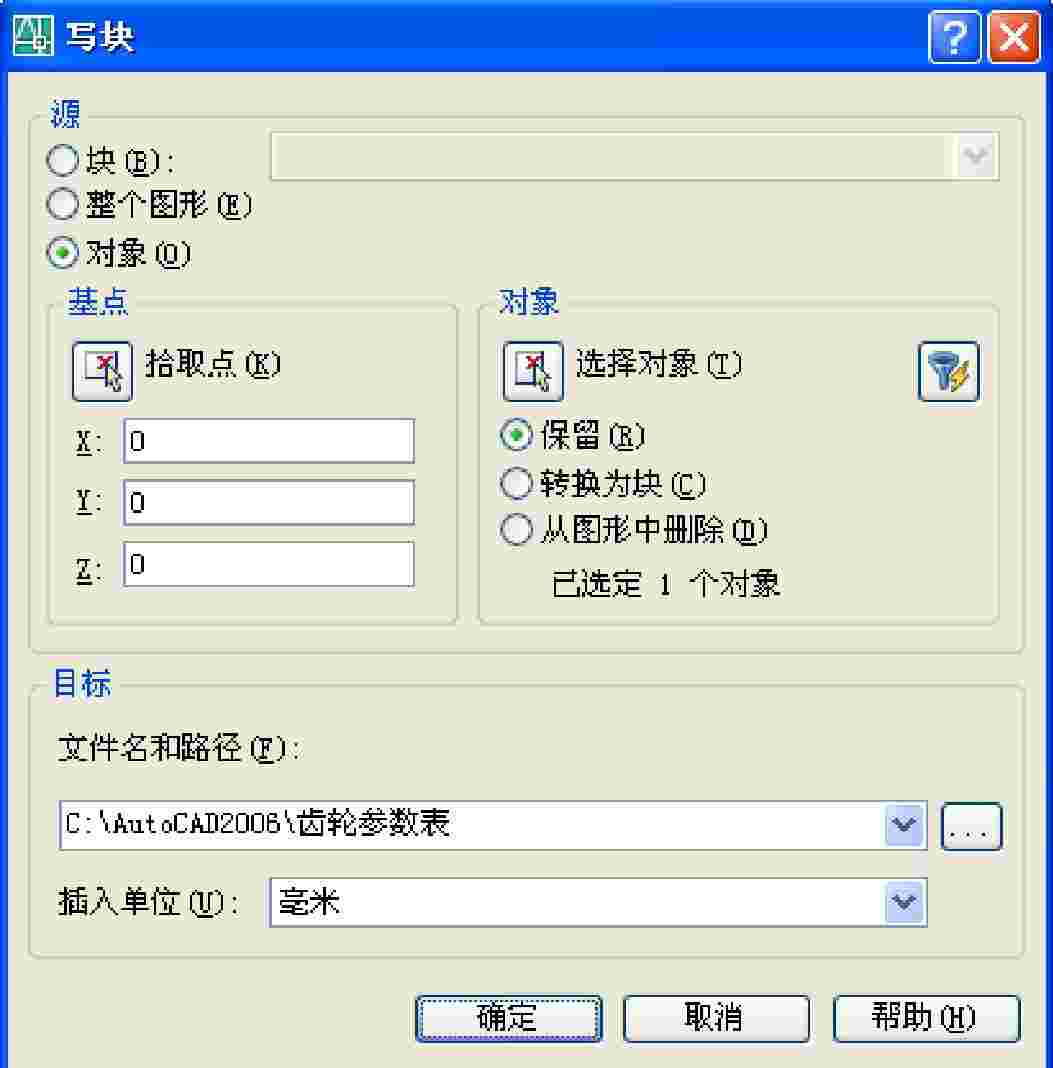

    　图12-56　设置完成的写块对话框

    

    

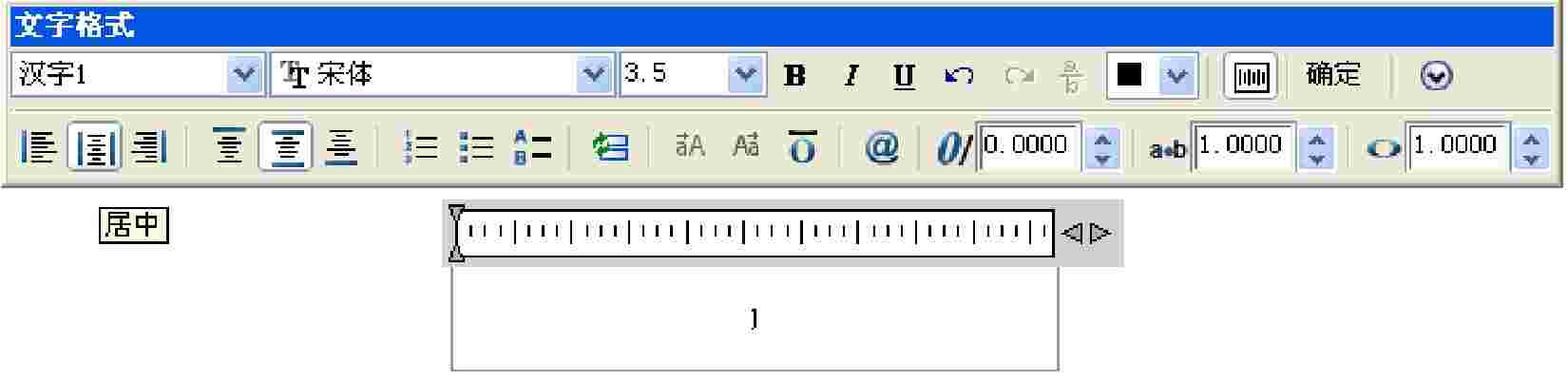

    图12-57 “文字格式”对话框

    分别在圆锥齿轮参数表内，输入文字、符号、数字，完成如图12-58所示。
