梁模板的施工方法与规范要求

    7.3　梁模板的施工方法与规范要求

    7.3.1　梁模板施工工艺流程

    梁模板施工工艺流程如下:弹线→支立柱→调整标高→安装梁底模→绑梁钢筋→安装侧模→办预检。

    7.3.2　框架梁模板的安装步骤

    框架梁模板的安装步骤如下。

    ①柱子拆模后在混凝土上弹出轴线和水平线。

    ②安装梁的钢支柱之前(如为土地面必须夯实)支柱下垫通长脚手板。一般梁支柱采用单排，当梁截面较大时可采用双排或多排，支柱的间距应由模板设计规定，一般情况下，间距以600～1000mm为宜。支柱上面垫100mm×100mm方木，支柱加剪刀撑和水平拉杆，离地500mm设一道，以上每隔2m设一道。

    ③按设计标高调整支柱的标高，然后安装梁底模板，并拉线找直。梁底模板应起拱，当梁跨度≥4m时，梁底模板按设计要求起拱。如设计无要求时，起拱高度宜为梁跨度的1/1 000～3/1 000。

    ④绑扎梁钢筋，经检查合格后办理隐检，并清除杂物，安装侧模板。两侧模板与底板相连。

    ⑤用梁托架或三角架支撑固定梁侧模板。龙骨间距应由模板设计规定，一般情况下宜为750mm，梁模板上口用定型卡子固定。当梁高超过600mm时，加穿梁螺栓加固。

    ⑥安装后校正梁中线、标高、断面尺寸。将梁模板内杂物清理干净、检查合格后办预检。

    ⑦梁模板质量检查应符合表2.7.2的要求。

    

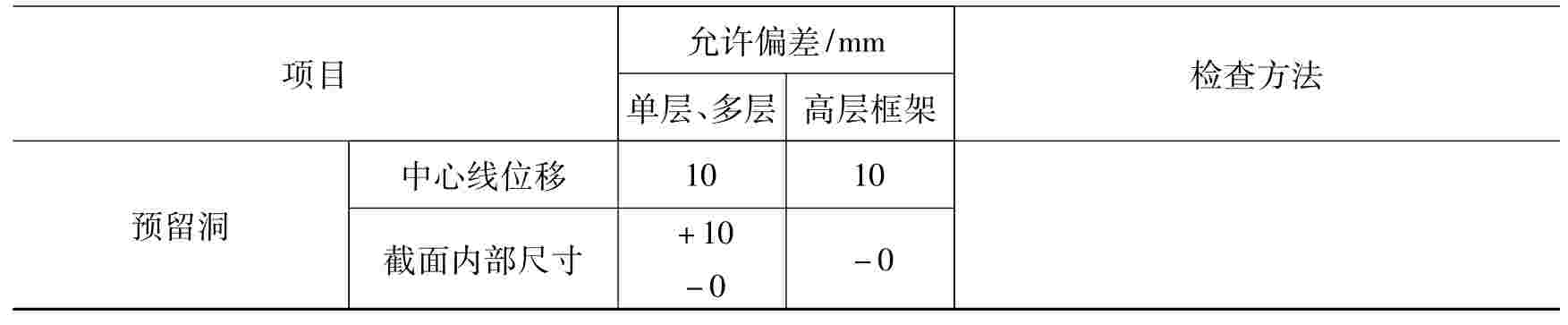

    表2.7.2　模板安装和预埋件、预留孔洞的允许偏差

    

    

    续表

    

    7.3.3　梁模板施工时的注意事项

    梁模板在施工时容易产生的问题是:梁身不平直，梁底不平，梁侧面鼓出，梁上口尺寸加大。所以在施工过程中应采取以下防治办法。

    ①梁模板应通过设计确定龙骨、支柱的尺寸及间距，使模板支撑系统有足够强度及刚度，防止浇混凝土时模板变形。

    ②梁模板支柱的底部应支在坚实地面上，垫通长脚手板防止支柱下沉，梁模板应按设计要求起拱，防止挠度过大。

    ③梁模板上口应有拉杆锁紧，防止上口变形。

    7.3.4　梁模板的拆除

    ①梁模板尽可能及时拆除，有利于模板的周转和加快工程进度。

    ②拆模要掌握时机，应使混凝土达到必要的强度，混凝土的强度以同条件养护试块的抗压强度为准。侧模的拆除以不损坏梁的棱角为准，底模拆除时，混凝土强度应满足表2.7.3的要求。

    

    表2.7.3　底模拆除时的混凝土强度要求

    

    ③拆除模板的顺序和方法，应按照模板设计的规定进行。模板拆除的原则一般是:先拆非承重模板，后拆承重部分模板;先支的后拆，后支的先拆;自上而下拆除模板。

    ④楼层较高，支模采用双层排架时，先拆上层排架，使龙骨和模板落在底层排架上，上层钢模全部运出后，再拆底层排架。

    ⑤用钩子将模板钩下，或用撬棍轻轻撬动模板，使模板脱离，待该段模板全部脱模后，集中堆放或运走。

    ⑥拆下的模板应及时清理黏结物，修理并涂刷隔离剂，分类堆放整齐。拆下的连接件及配件及时收集，集中管理。

    实训项目:到实训基地进行梁模板的配板及安装。

    习　　题

    1．在工程中模板的类型较多，按其材料不同可分为哪几类?

    2．已知一根单梁的截面尺寸为250mm×500mm，跨度为3.9m，要求写出此梁的配板计划。

    3．请简述梁模板的安装步骤。

    4．对于跨度为9m的现浇钢筋砼梁，其底模应按设计要求起拱，当设计无具体要求时，其跨中起拱高度为(　)。

    A．2mm　　　B．5mm　　　C．1 5mm　　　D．3 0mm
