安定性检验
本方法适用于通用水泥及指定采用本方法的其他品种水泥。测定方法有标准法（雷氏法）和代用法（试饼法）两种。有争议时以雷氏法为准。
13.3.5.1 试验目的
检测水泥浆在硬化时体积变化的均匀性，评定该水泥是否为合格品。
13.3.5.2 仪器设备
1）沸煮箱。有效容积约为410mm×240mm×310mm，能在30min±5min内将箱内试验用水由室温升至沸腾状态，并恒沸3h以上，整个过程不需要补充水量。
2）雷氏夹。如图13.3所示，由铜质材料制成，当用300g砝码校正时，两根指针的针尖距离增加应在（17.5±2.5）mm范围内（图13.4），去掉砝码后针尖的距离应恢复原状。
3）其他仪器设备。雷氏夹膨胀值测定仪（如图13.5所示，标尺最小刻度为0.5mm）、水泥净浆搅拌机、量水器、湿气养护箱、天平等。

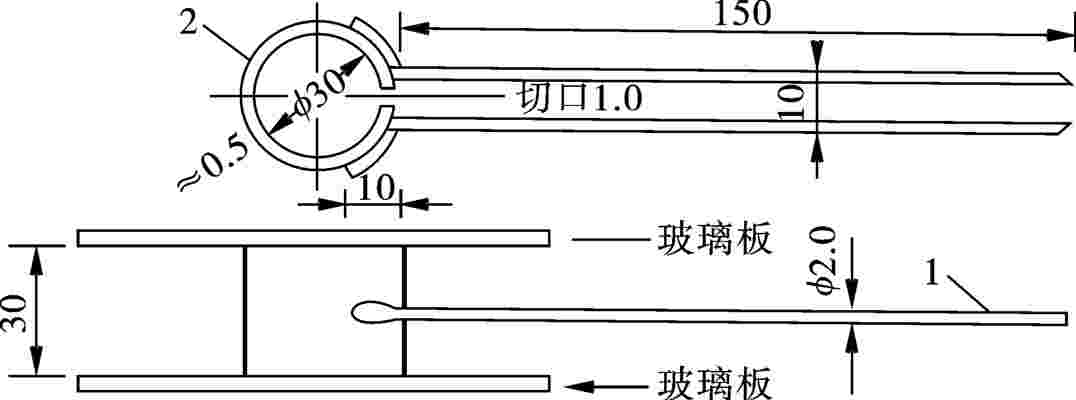

图13.3 雷氏夹
1-指针；2-环模
图13.4 雷氏夹受力示意图
图13.5 雷氏夹膨胀测定仪
1-底座；2-模子座；3-测弹性标尺；4-立柱；5-测膨胀值标尺；6-悬臂；7-悬丝；8-弹簧顶钮
13.3.5.3 测定检测步骤
（1）准备 称取水泥试样500g（精确至1g），以标准稠度用水量搅拌成标准稠度的水泥净浆。在与水泥净浆接触的玻璃板和雷氏夹内侧涂一薄层机油。
（2）成型方法
1）试饼法。将制好的标准稠度水泥净浆取出约150g，分成两等份，使之成球形，放在涂过油的玻璃板上，轻轻振动玻璃板并用湿布擦过的小刀，由边缘向中央抹，做成直径70～80mm，中心厚约10mm，边缘渐薄、表面光滑的试饼。
2）雷氏法。将预先准备好的雷氏夹放在擦过油的玻璃板上，立即将已制好的标准稠度净浆一次装满雷氏夹，装浆时一只手轻轻扶持雷氏夹，另一只手用宽约10mm的小刀插捣数次，然后抹平，盖上稍涂油的玻璃板。
（3）养护 成型后立即放入湿气养护箱内养护（24±2）h。
（4）沸煮 调整好沸煮箱内的水位，能保证在整个沸煮过程中都超过试件，不需中途加水，同时又能保证在（30±5）min内升至沸腾。
1）试饼法。脱去玻璃板取下试饼，先检查试饼是否完整，在试饼无缺陷的情况下，将试饼放在沸煮箱水中的箅板上，然后在（30±5）min内加热至沸腾，并恒沸（180±5）min。
2）雷氏法。脱去玻璃板，取下试件，先测量雷氏夹指针尖端间的距离（A），精确到0.5mm，接着将试件放入沸煮箱水中的箅板上，指针朝上，试件之间互不交叉，然后在（30±5）min内加热至沸腾，并恒沸（180±5）min。
（5）结束 沸煮结束后，立即放掉沸煮箱中的热水，打开箱盖，将箱体冷却至室温，取出试件进行判别。
13.3.5.4 测定结果评定
（1）试饼法 目测试饼未发现裂缝，用钢直尺检查也没有弯曲（使钢直尺和试饼底部紧靠，以两者间不透光为不弯曲）的试饼为安定性合格，反之为不合格。当两个试饼判别结果有矛盾时，该水泥的安定性为不合格。
（2）雷氏法 测量雷氏夹指针尖端的距离（C），精确至0.5mm，当两个试件煮后增加距离（C-A）的平均值≤5.0mm时，即认为该水泥安定性合格，反之为不合格。当两个试件的（C-A）值相差超过4.0mm时，应用同一样品立即重做一次检测。再如此，则认为该水泥为安定性不合格。
（3）评定 安定性不合格的水泥属不合格品，严禁用于工程中。
.jpg)
