钎剂的组成及特征

    三、钎剂的组成及特征

    1.软钎剂

    软钎剂是指在450℃以下钎焊用的钎剂，由成膜物质、活化物质、助剂、稀释剂和溶剂等组成，分为无机软钎剂和有机软钎剂两类。

    无机软钎剂具有很高的化学活性，去除氧化物的能力很强，热稳定性好，能促进液态钎料对钎焊金属的润湿，保证钎焊质量。这类钎剂适应钎焊温度范围较宽，但其残渣有强烈的腐蚀作用，故又称为腐蚀性软钎料，钎焊后必须清除干净。无机软钎剂可用于不锈钢、耐热钢、镍基合金等。有机软钎剂有水溶性和天然树脂（松香）之分，对母材几乎没有腐蚀性，故称非腐蚀性软钎剂。常用软钎剂的成分及特征见表5－11。

    

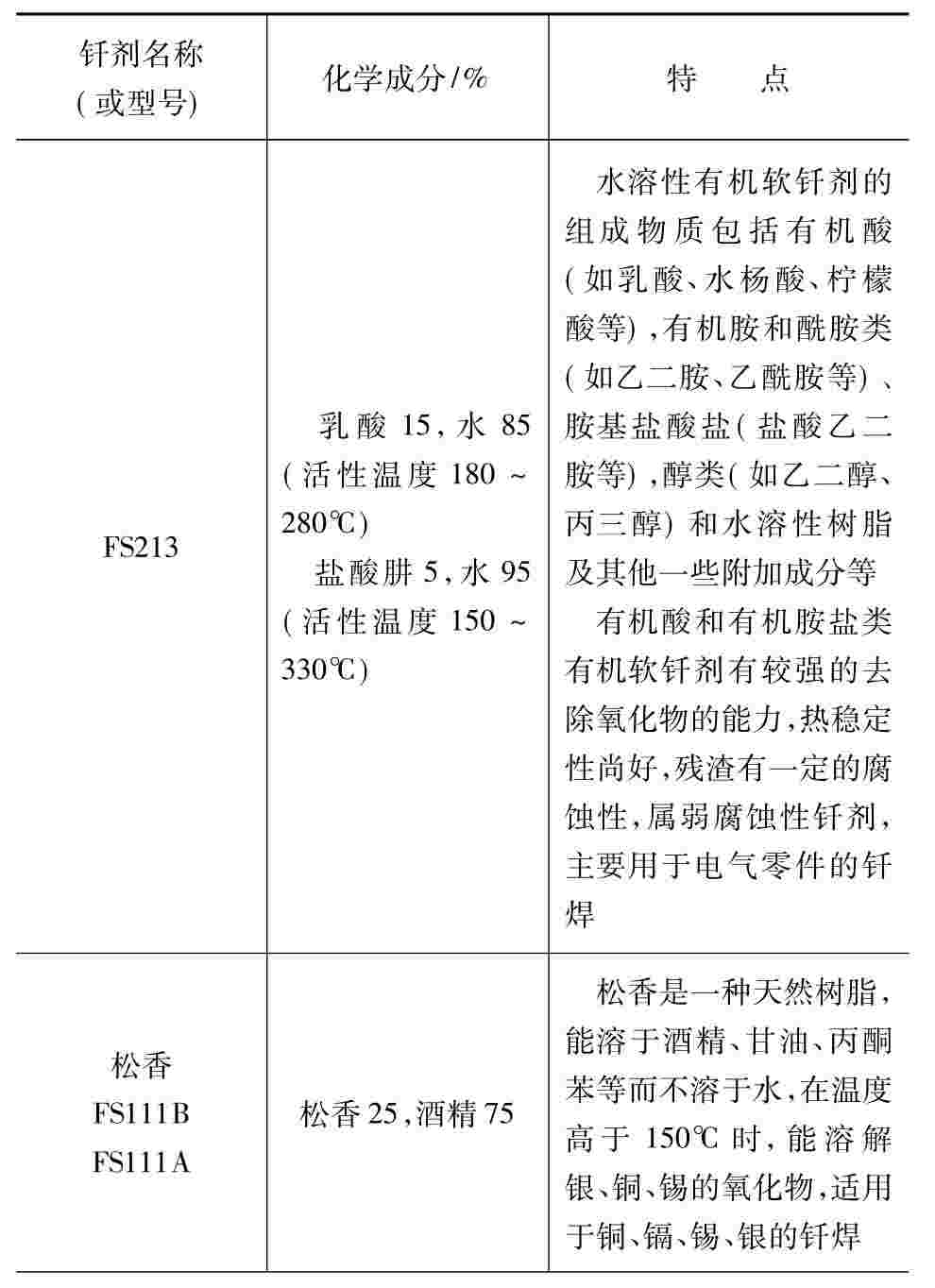

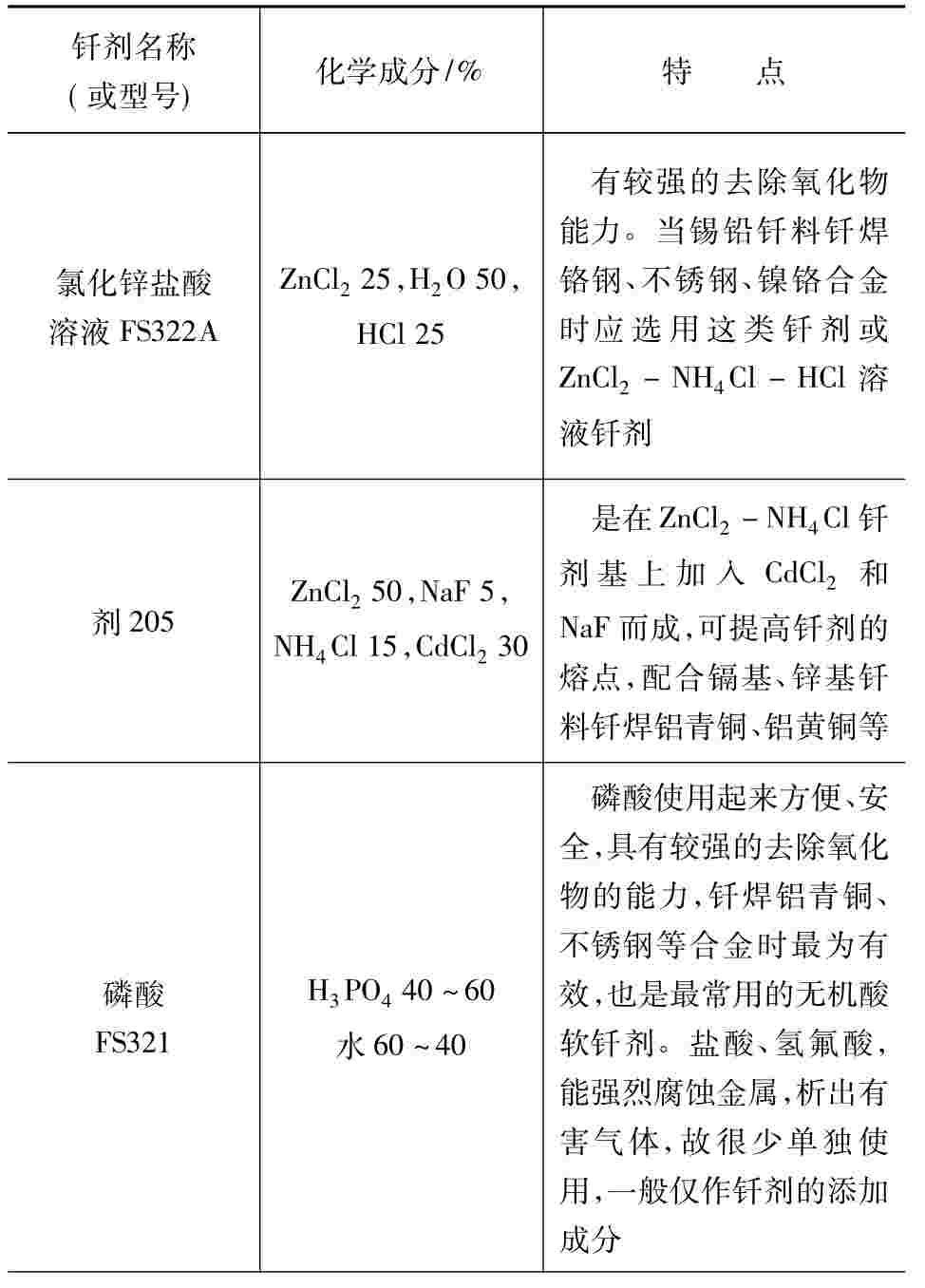

    表5－11　常用软钎剂的成分和特点

    

    

    续表

    

    

    续表

    

    

    续表

    

    2.硬钎剂

    硬钎剂是指在450℃以上钎焊用的钎剂。黑色金属常用的硬钎剂的主要组分是硼砂、硼酸及其混合物。为了得到合适的熔点和增强去除氧化物的能力，可以添加各种碱金属或碱土金属的氟化物、氟硼酸盐等。常用硬钎剂的成分及特点见表5－12。

    

    表5－12　常用硬钎剂的成分及特点

    

    

    续表

    

    3.铝用钎剂

    铝表面的氧化膜致密、稳定，钎焊铝及铝合金时必须采用专门的铝用钎剂。铝用钎剂按其使用温度，分为铝用软钎剂和铝用硬钎剂两类。铝用软钎剂根据其去除氧化膜的方式不同，又分为有机钎剂和反应钎剂，其成分及特点见表5－13。

    

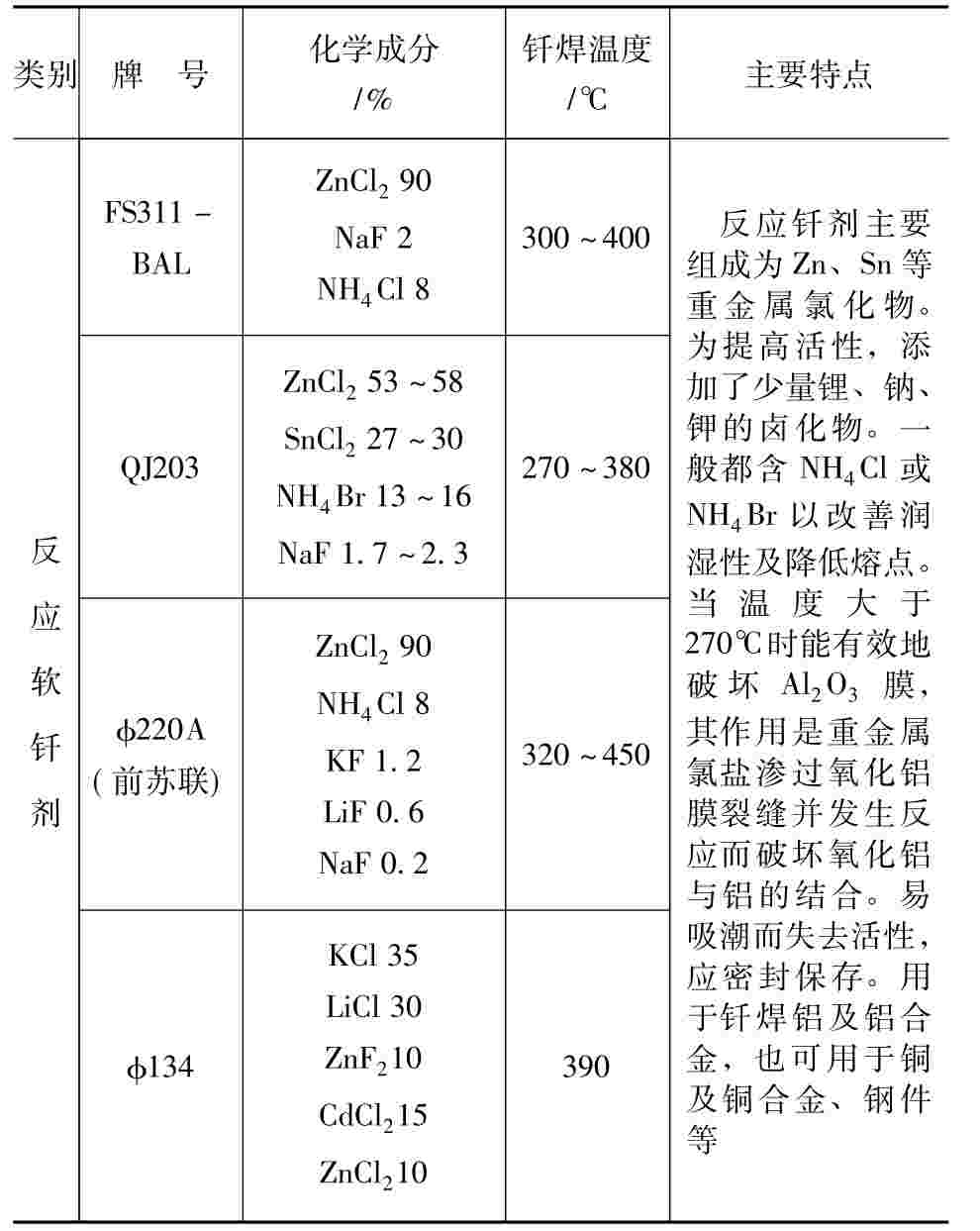

    表5－13　常用的铝用软钎剂成分及特点

    

    

    续表

    

    根据基体组成，铝用硬钎剂分为氯化物基硬钎剂和氟化物基硬钎剂，其成分及特点见表5－14。

    

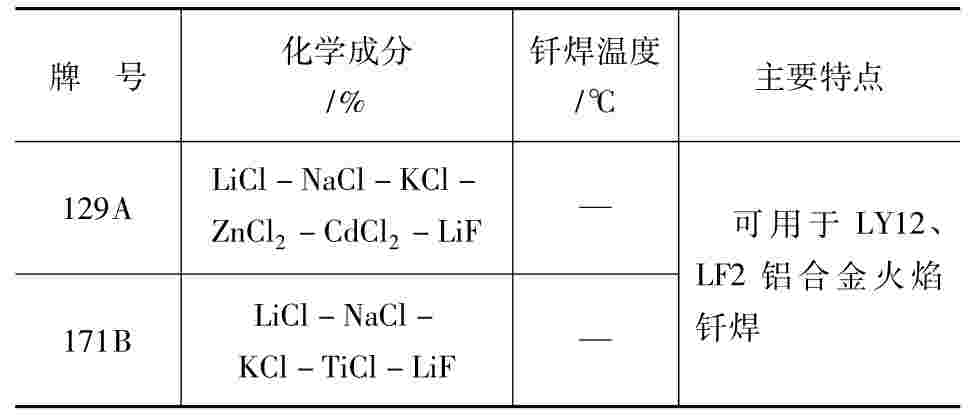

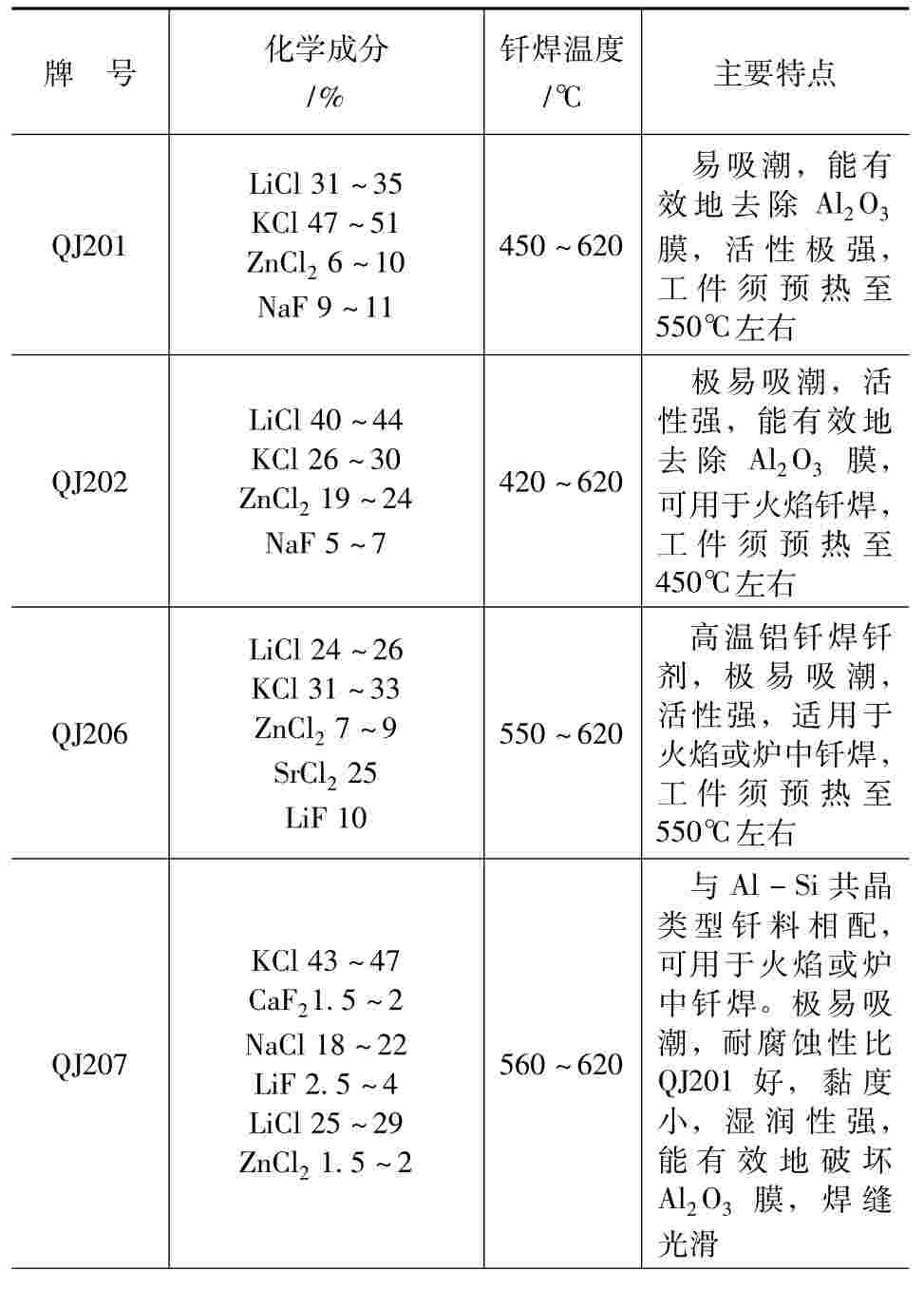

    表5－14　常用的铝用硬钎剂成分及特点

    

    

    续表

    

    

    续表

    

    4.气体钎剂

    气体钎剂是一种特殊类型的钎剂，按钎焊方法，可分为炉中钎焊用气体钎剂和火焰钎焊用气体钎剂。该类钎剂钎焊后没有钎剂残渣，钎焊接头不需清洗。但这类钎剂及其反应物大多有一定的毒性，使用时应采取相应的安全措施。

    在炉中钎焊，可用做钎剂的气体主要是气态的无机卤化物，包括氯化氢、氟化氢、三氟化硼、三氯化硼和三氯化磷等气体。氯化氢和氟化氢对母材有强烈的腐蚀性，一般不单独使用，通常在惰性气体保护钎焊中用来提高去膜能力。

    三氟化硼是最常用的炉中钎焊用气体钎剂，特点是对母材的腐蚀作用小，去膜能力强，保证钎料有较好的润湿性，可用于钎焊不锈钢和耐热合金。但去膜后生成的产物熔点较高，只适合于高温钎焊（1050～1150℃）。

    三氯化硼和三氯化磷气体对氧化物有更强的活性，且反应生成的产物熔点较低或易挥发，可在包括高温和中温的较宽温度范围（300～1000℃）进行碳钢及不锈钢、铜及铜合金、铝及铝合金的钎焊。

    火焰钎焊时，可采用硼有机化合物的蒸气作为气体钎剂，如硼酸甲酯蒸气等。该蒸气在燃气中供给，并在火焰中与氧反应，生成硼酐，从而起到钎剂作用。可在高于900℃的温度钎焊碳钢、铜及铜合金等。

    常用气体钎剂的种类及用途见表5－15。

    

    表5－15　常用气体钎剂的种类及用途
