1.几何公差
几何公差是指被测实际要素对理想要素允许的最大变动量，即允许的最大几何误差。几何公差就是设计给定的、用以限制被测实际要素的几何误差的，它包括形状公差、方向公差、位置公差和跳动公差四大类。
1）形状公差
形状公差指单一实际要素的形状所允许的变动全量。例如，图4-2所示销轴的素线是单一要素，加工后的素线是单一实际要素。由于加工中各种因素的影响，实际素线是弯曲的，为了保证零件的使用性能，在素线的整个长度上，其最大弯曲程度不能超过某一规定值，该值就是允许的变动全量，称为形状公差。
图4-2 销轴
2）方向公差
方向公差指实际关联要素相对于基准的实际方向对理想方向的允许变动量。
3）位置公差
位置公差指关联实际要素相对于基准在方向和位置上允许的变动全量。例如，量块的顶面相对底面有平行度要求，则加工后的实际顶面就是关联实际要素。加工过程中，由于各种因素的影响，顶面可能与底面不平行，为了保证零件的使用性能，在整个平面上，其最大弯曲程度不能超过某一规定值，该值就是位置公差。
4）跳动公差
跳动公差是按照特定的测量方法定义的位置公差。
国家标准GB/T 1182—2008《产品几何技术规范（GPS） 几何公差 形状、方向、位置和跳动公差标准》规定的几何公差共有19项，其中形状公差特征项目6项，方向公差特征项目5项，位置公差特征项目有6项，跳动公差特征项目有2项；没有基准要求的线、面轮廓度公差属于形状公差，有基准要求的线、面轮廓度公差则属于方向、位置公差。几何公差的特征项目符号见表4-1。

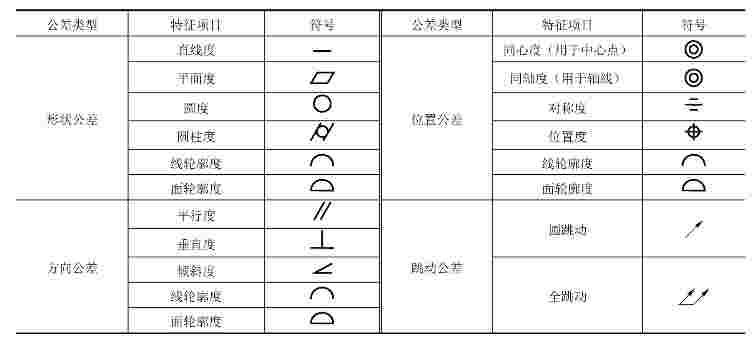

表4-1 几何公差的特征项目及符号
2.公差带
几何公差带是限制实际被测要素变动的区域。一般情况下，实际被测要素在公差带内可以具有任意形状和方向，只要不超出给定的公差带，就表明其合格。
几何公差带具有形状、大小和方位等特性。其形状取决于被测要素的理想形状、方向和位置等公差要求等。对于所研究的零件点、线、面的几何公差带形状，概括起来主要有五类九种，见表4-2。
几何公差带的大小取决于设计给定的公差值，通常用公差带的宽度或直径来表示。

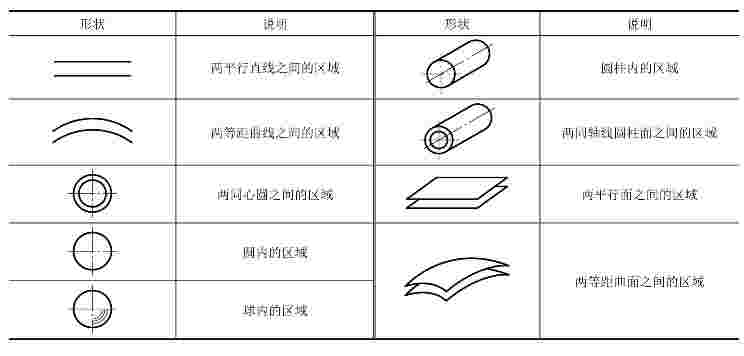

表4-2 几何公差带的九种主要形状
