    3．1．2　建筑平面图

    1．建筑平面图的形成和用途

    建筑平面图，简称平面图。它是假想用一水平剖切平面将房屋沿窗台以上适当部位剖切开来，对剖切平面以下部分所作的水平投影图。平面图通常用1∶50、1∶100、1∶200的比例绘制。它反映出房屋的平面形状、大小和房间的布置、墙（或柱）的位置、厚度、材料、门窗的位置、大小、开启方向等情况，是施工时放线、砌墙、安装门窗、室内外装修及编制预算等的重要依据。

    

    

    图3．1．1　总平面图常用图例

    2．建筑平面图的图示方法

    当建筑物各层的房间布置不同时，应分别画出各层平面图；当建筑物的各层布置相同时，可以用两个或三个平面图表达，即只画底层平面图和楼层平面图（或顶层平面图）。此时楼层平面图代表了中间各层相同的平面，故称标准层平面图。

    因建筑平面图是水平剖面图，故在绘制时，应按剖面图的方法绘制，被剖切到的墙、柱轮廓用粗实线（b），门的开启方向线可用中粗实线（0．5b）或细实线（0．25b），窗的轮廓线以及其他可见轮廓和尺寸线等用细实线（0．25b）表示。

    3．建筑平面图的图示内容

    1）底层平面图的图示内容

    ①表示建筑物的墙、柱位置并对其轴线编号。

    ②表示建筑物的门、窗位置及编号。

    ③注明各房间名称及室内外楼地面标高。

    ④表示楼梯的位置及楼梯上下行方向及级数、楼梯平台标高。

    ⑤表示阳台、雨篷、台阶、雨水管、散水、明沟、花池等的位置及尺寸。

    ⑥表示室内设备（如卫生器具、水池等）的形状、位置。

    ⑦画出剖面图的剖切符号及编号。

    ⑧标注墙厚、墙段、门、窗、房屋开间、进深等各项尺寸。

    ⑨标注详图索引符号。

    《房屋建筑制图统一标准》规定：图样中的某一局部或构件，如需另见详图，应以索引符号索引。索引符号是由直径为10mm的圆和水平直径组成，圆和水平直径均应以细实线绘制。

    索引符号按下列规定编写。

    a．索引出的详图，如与被索引的详图同在一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线，如图3．1．2（a）所示。

    b．索引出的详图，如与被索引的详图不同在一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，在索引符号的下半圆中用用阿拉伯数字注明该详图所在图纸的编号，如图3．1．2（b）所示。数字较多时，可加文字标注。

    c．索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号，如图3．1．2（c）所示。

    

    

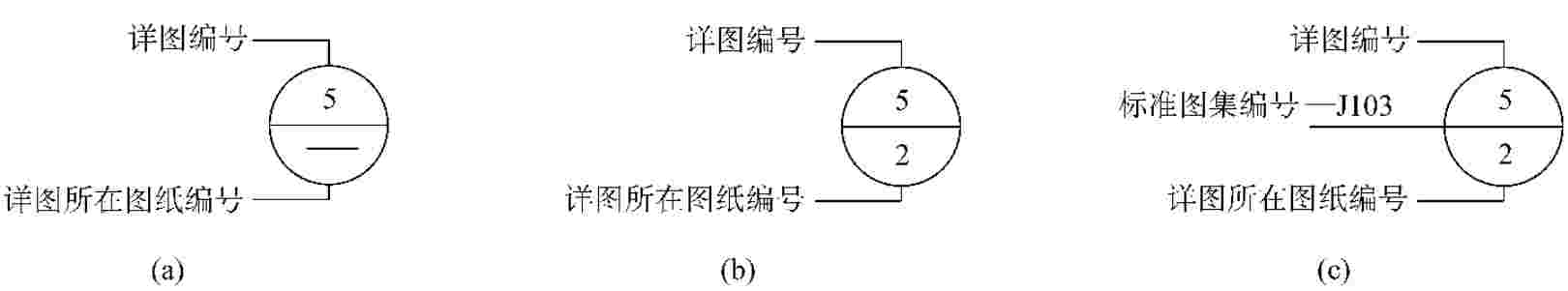

    图3．1．2　详图索引符号

    

    （a）详图与索引在同一张图纸内　（b）详图与索引不在同一张图纸内　（c）索引详图采用标准图

    详图的位置和编号，应以详图符号表示。详图符号的圆应以直径为14mm粗实线绘制。详图应按下列规定编号。

    a．图与被索引的图样同在一张图纸内时，应在详图符号内用阿拉伯数字注明详图的编号，如图3．1．3（a）所示。

    b．详图与被索引的图样不在同一张图纸内时，应用细实线在详图符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明被索引的图纸的编号，如图3．1．3（b）所示。

    

    

    图3．1．3　详图符号

    （10）画出指北针。指北针常用来表示建筑物的朝向。指北针外圆直径为24mm，采用细实线绘制，指北针尾部宽度为3mm，指北针头部应注明“北”或“N”。

    2）标准层平面图的图示内容

    ①表示建筑物的门、窗位置及编号。

    ②注明各房间名称、各项尺寸及楼地面标高。

    ③表示建筑物的墙、柱位置并对其轴线编号。

    ④表示楼梯的位置及楼梯上下行方向、级数及平台标高。

    ⑤表示阳台、雨篷、雨水管的位置及尺寸。

    ⑥表示室内设备（如卫生器具、水池等）的形状、位置。

    ⑦标注详图索引符号。

    3）屋顶平面图的图示内容

    屋顶平面图的图示内容包括屋顶檐口、檐沟、屋顶坡度、分水线与落水口的投影，出屋顶水箱间、上人孔、消防梯及其他构筑物、索引符号等。

    4．建筑平面图的图例符号

    阅读建筑平面图应熟悉常用图例符号，图3．1．4是从规范中摘录的部分图例符号，读者可参见GB／T　5001—2001《房屋建筑制图统一标准》。
