市场上的音乐芯片很多，种类也不同，根据音乐输出的特点我们将音乐电路分为以下几类：单曲、复音、音乐带闪灯、唱歌，它们主要应用在各种音乐播放器上，如生日贺卡芯片是单曲芯片。按是否可录分可录和不可录，可录芯片是可以通过电路把人的声音录到芯片上，然后通过电路播放出来。如音乐玩具盒和留声机都是用可录芯片做成的。按封装形式有COB黑膏软封装和三极管封装形式。音乐集成电路一般采用“软封装”，也有的使用双列直插和单列直插封装，还有的做成晶体三极管外形，叫作“音乐三极管”。根据不同的需求选择不同的音乐芯片。如图5.18是音乐芯片常见的封装形式。
图5.18 音乐芯片常见的封装形式
音乐三极管常见的型号有：XC110、XC119、XC164DG、XC64DAS、XC64DB、XC64DTC，封装形式均为TO-92。这三个脚不再是基极、集电极和发射极，而是正极、负极和输出。
如图5.19所示是XC110、XC119的引脚功能与接线图。对于XC110、XC119引脚功能为：1脚为负极，2脚为输出，3脚为正极。电源电压为3～6.8V，典型电压为4.5V。
图5.19 音乐三极管XC110、XC119的引脚功能及接线图

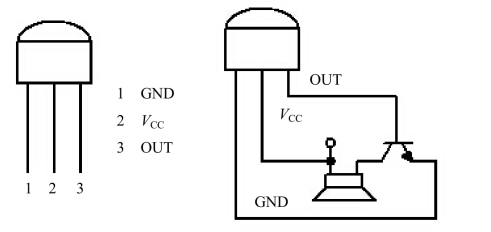

如图5.20所示是XC164DG、XC64DAS、XC64DB、XC64DTC的引脚功能与接线图。对于XC164DG、XC64DAS、XC64DB、XC64DTC引脚功能为：1脚为负极，2脚为正极，3脚为输出。电源电压为1.3～3.5V，典型电压为3V。
图5.20 XC164DG、XC64DAS、XC64DB、XC64DTC的引脚功能与接线图
对于COB封装的音乐芯片接线方法各不相同，在使用时需要查阅相关资料。
