第六节 管形母线金具
发电厂和变电所户外配电装置中将管形母线固定在支柱绝缘子上的金具，以及相应的与电气设备连接的T形金具、终端屏蔽金具、托架等称为管母线（Tubing bus）用金具，见图9-40。
图9-40 管形母线（部分）金具实物图例
（a）MGT型管母线T接金具；（b）MGT-D（S）型管母线消振环T接金具；
（c）管母线双引下T形金具；（d）MGT-C型管母线T接金具；
（e）MT-W管母线外接头；（f）MGGH、MGGZ型管母线固定金具；
（g）MGG型管母线固定金具；（h）管母线封头；（i）MGZ-A型管母线终端球
管型母线（Tubing bus）高压配电装置是指用铝锰合金管作为母线，母线隔离开关选用单柱式，出线隔离开关选用双柱、三柱隔离开关的中、低型布置方式的配电装置。它是用来将管形母线固定在支柱绝缘子上或固定在带托架的支柱绝缘子上。
运行经验表明，管形母线金具与软母线高压配电装置比较有以下优点：
（1）缩小占地面积约1/3；
（2）节省钢材和基础工程量10%；
（3）布置清晰美观，运行维护方便；
（4）对无线电干扰小，临界电晕电压高。
管形母线用金具的材料：固定金具、终端屏蔽金具及封头均采用代号为ZL102铸造铝合金。T接金具采用牌号不低于AL99．5的重熔铝制造。支架采用抗拉强度低于375N/mm2钢制造。
管形母线高压配电装置，用铝锰合金管作母线，母线隔离开关选用单柱式，出线隔离开关选用双柱、三柱隔离开关的中、低型布置方式的配电装置。
一、管形母线固定金具
管形母线金具，主要包括母线固定金具、T接金具、母线封头、母线终端屏蔽和母线支架。
管型母线高压配电装置是指用铝锰合金管作为母线，母线隔离开关选用单柱式，出线隔离开关选用双柱、三柱隔离开关的中、低型布置方式的配电装置。它是用来将管形母线固定在支柱绝缘子上或固定在带托架的支柱绝缘子上。
图9-41 管形母线固定金具形状尺寸结构图
（图示为松固定。紧固定时盖板翻转180°）
1．管形母线固定金具
固定金具应满足管形母线在固定金具中呈紧固定或松固定的（可以滑移的）安装要求。图9-41所示为管形母线固定金具形状示意图。
用于将管形母线固定在支柱绝缘子上或固定在在带托架的支柱绝缘子上。定型的管形母线固定金具主要靠盖板的安装调向达到紧固定或松固定的目的，使一套金具有两种固定功能，安装方法简便，产品已系列。表9-18所示为管形母线固定金具规范。
表9-18 管形母线固定金具规范
2．管形母线T型接续固定金具
管形母线T型接续固定金具用于管形母线T接引下到电气设备，引下为平面接触端子，可以与压缩型接线端子接续，亦可与螺栓接线端子接续，如图9-42（a）所示，也可用于母线伸缩节的接续，如图9-42（b）所示。
管形母线T型接续固定金具，见图9-43所示。适用母线Φ74/64、Φ80/74、Φ90/80…Φ250/230等接续安装。
2．管形母线封头
铝管母线的端头（图9-44）以半圆形封头加以封闭。封头一般装在伸缩节处两根铝管端部。
4．MGZ型管形母线终端屏蔽金具
铝管母线在户外配电装置中为露天布置。若管口敞开经常有雀类和其他小动物进入管内，会影响安全运行，且铝管端部在高压电场下也会产生电晕。
装球形终端屏蔽金具，见图9-45所示。
图9-42 管形母线T接金具安装示意图
（a）与压缩（或螺栓型）接线端子及接续安装；（b）用于母线伸缩的接续
1-伸缩接；2-T接金具；3-固定金具；4-封头；5-托架
图9-43 管形母线T接金具形状示意图
图9-44 MGF型铝管母线的端头
图9-46为在电压为220kV以上的铝管母线终端出口处加装球形终端屏蔽金具布置情况示意图。
5．管形母线托架
管形母线在需要安装伸缩节时，安装伸缩节的支柱绝缘子上应安装托架。托架（托架形状，如图9-47所示。两侧分别安装一套固定金具，两固定金具内侧安装T接金具，以便与伸缩节相接。
用于发电机引出线与升压变压器、发电机电压配电装置间的连接的金具，称菱形母线。它是由四片矩形母线组成的菱形导体。菱形母线固定金具的作用是：一保持母线呈菱形尺寸；二将母线固定在支柱绝缘子上。
菱形母线金具分户内菱形母线固定金具、户外菱形母线固定金具及菱形母线间隔垫和菱形母线吊挂金具。
图9-45 球形终端屏蔽金具形状示意图

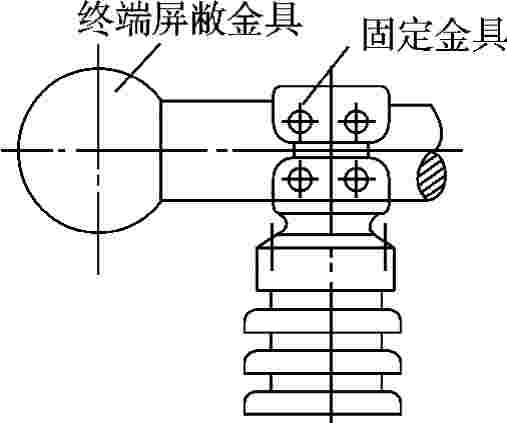

图9-46 在铝管母线终端出口处加装球形终端屏蔽金具布置情况示意图

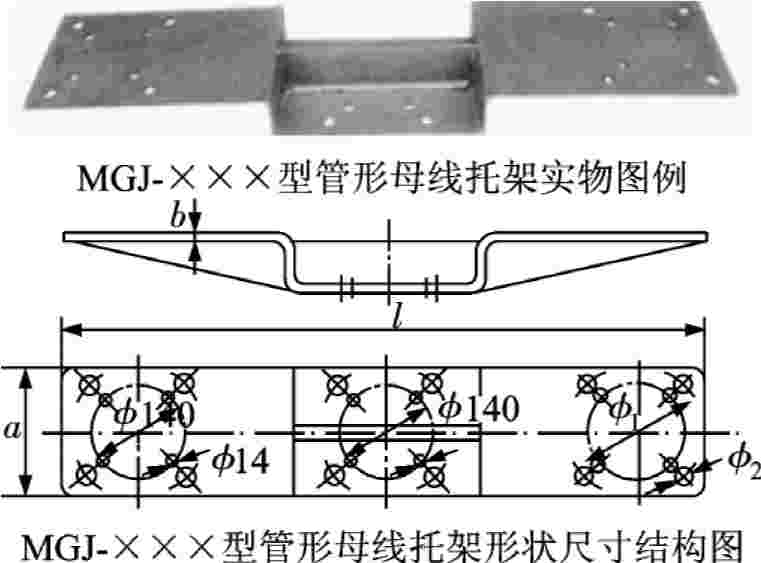

图9-47 管形母线托架
