圆锥斜度锥度的计算公式

    2.4　斜度和锥度

    2.4.1　斜度

    斜度是指直角三角形的高与其直角边之比，它表示斜边对直角边的倾斜程度。用分数表示时通常将比例前项（分式中的分子）化为1，写成1∶n的形式，见图2-24，即

    

    

    图2-24　斜度

    

    （a）斜度的概念；（b）斜度符号

    

    斜度符号可按图2-24绘制，符号高度h＝尺寸数字字体高度，符号方向与图的斜度方向一致，用细实线绘制。

    图2-25（a）是一个斜度为1∶10的零件，其作图步骤见图2-25（b）、（c），斜度的标注见图2-25（a）。

    

    

    图2-25　斜度的作图步骤

    

    （a）视图；（b）画斜度；（c）画斜度轮廓线

    

    2.4.2　锥度

    锥度是指正圆锥的底圆直径与其高度之比。如果是圆台，则为两底圆直径之差与圆台高度之比。通常规定写成1∶n的形式，见图2-26（a）。锥度用字母符号C表示，圆锥角用字母符号α表示。即

    

    在图样上采用图2-26（b）所示的符号表示锥度，该符号标注在基准线上，用细实线绘制，见图2-26（c）。锥度符号要靠近圆锥轮廓线标注，基准线用引出线与圆锥的轮廓素线相连；基准线与圆锥的轴线平行，符号的方向应与圆锥方向一致。

    

    

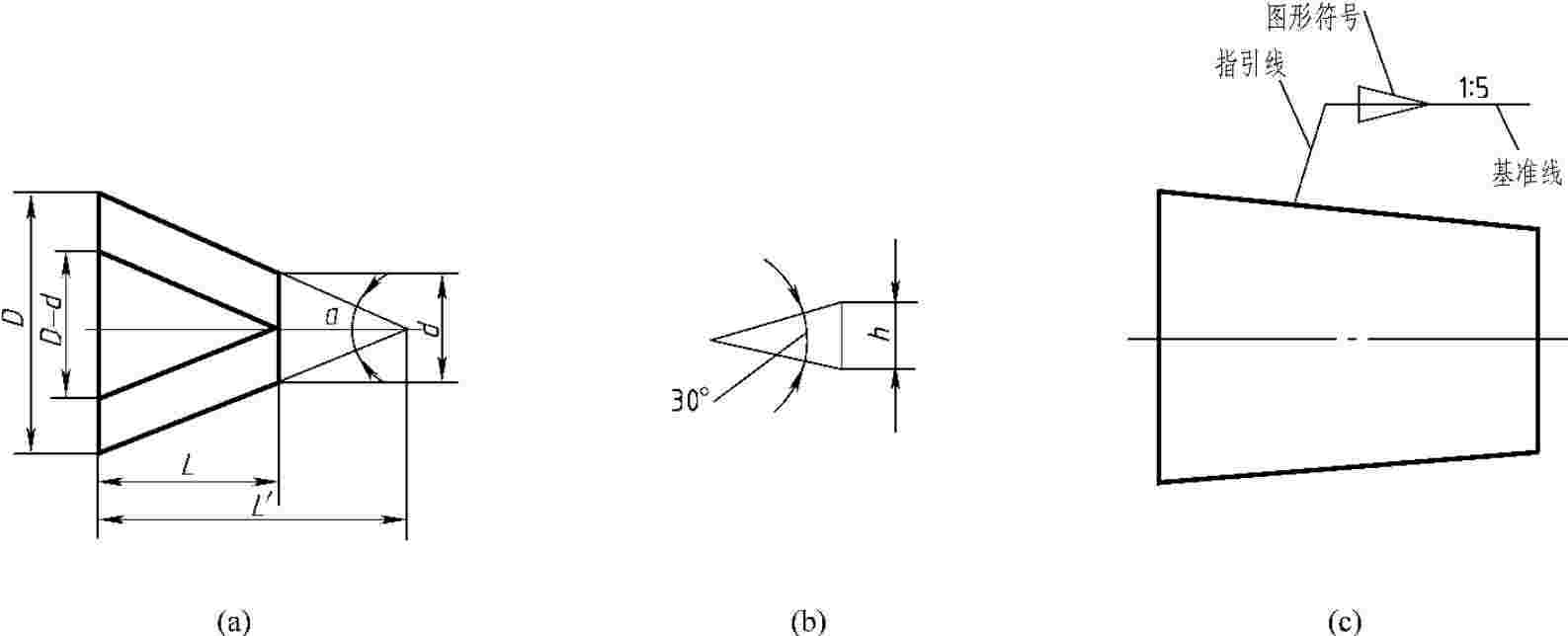

    图2-26　锥度

    

    （a）锥度的概念；（b）锥度符号；（c）锥度的标注方法

    锥度的标注见图2-27。

    

    

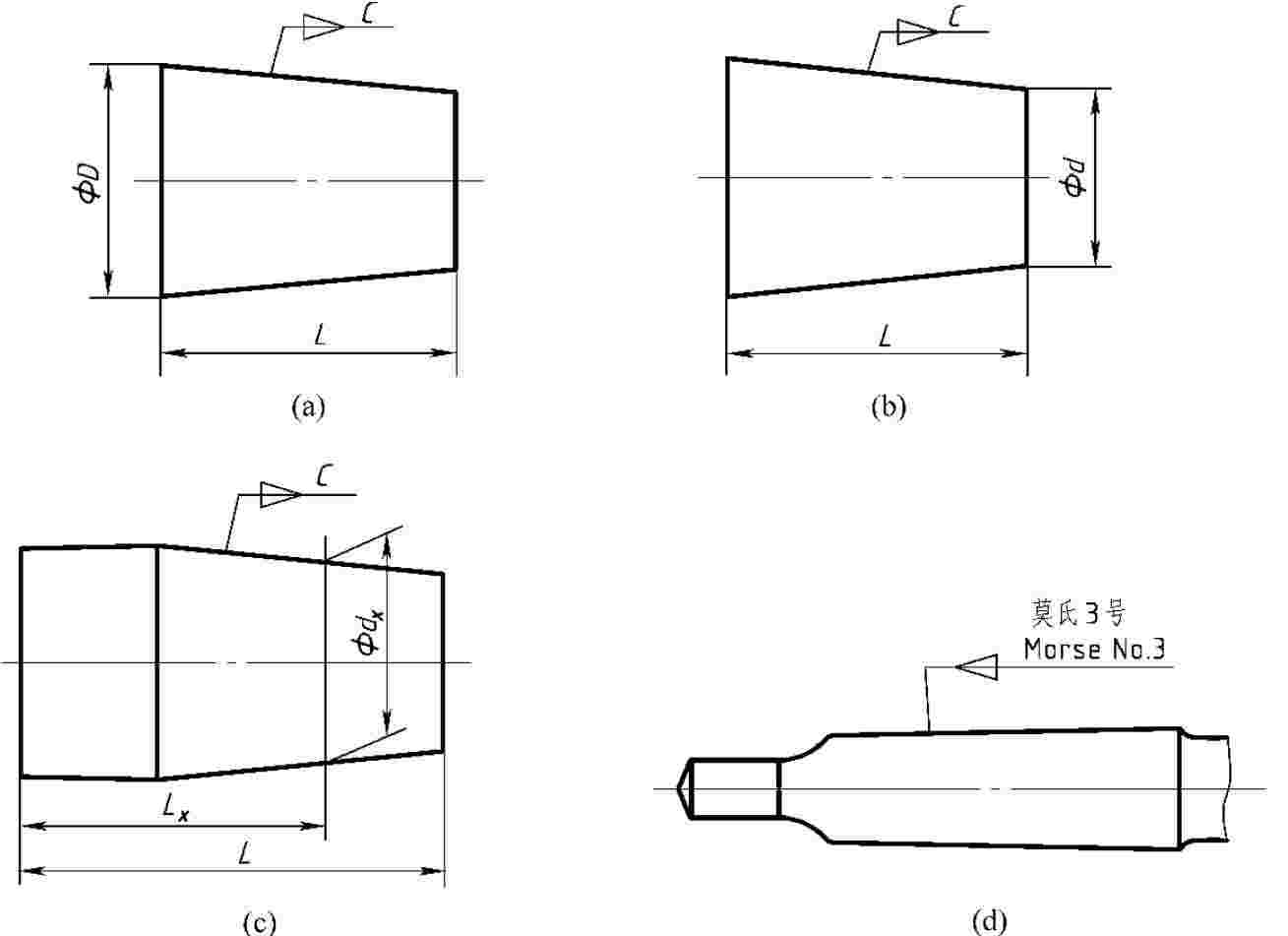

    图2-27　锥度的标注

    

    当所标注的锥度是标准圆锥系列之一，尤其是莫氏锥度或米制锥度（见JB/T 10256.2—2001）时，可用标准系列号和相应的标记表示，见图2-27（d）。

    图2-28所示是个锥度为1∶5的零件，其作图步骤见图2-28（b）、（c）。

    

    

    图2-28　锥度的作图步骤

    

    （a）视图；（b）画锥度1∶5；（c）画锥度轮廓线
