电压／电流转换和电流／电压转换电路

    5．3．1　电压／电流转换和电流／电压转换电路

    图5．34是一个由运放构成的V／I转换电路（0～10V／0～10mA转换）。在输出回路中，引入一个反馈电阻R_f。输出电流i_o经R_f得到相应的反馈电压V_f，再经电阻R₃、R₄加到运放的正、负两个输入端。略去反馈回路的电流（推导略），其输出电流i_o和输入电流V_i之间有以下关系：

    

    该电路原理与前述电流负反馈功率放大器（见图5．18）相似，只是该电路用于信号转换而非功率输出。现在已有集成V／I电路，如AD693、AD694、XTR110、ZF2B20等可供选用。

    

    

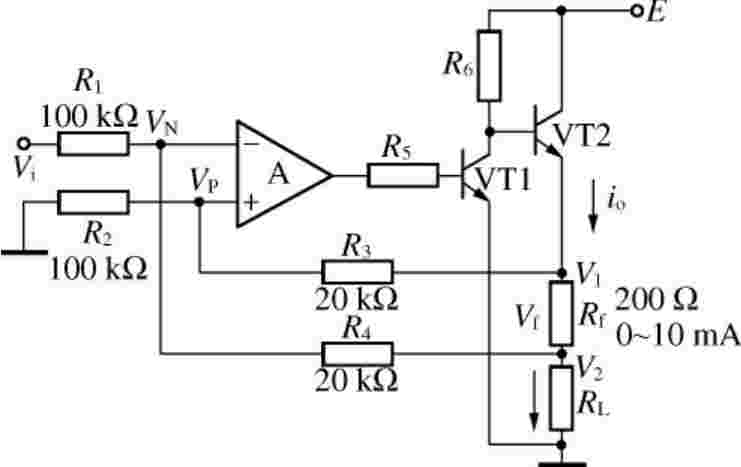

    图5．34　0～10V、0～10mA的V／I转换电路

    

    

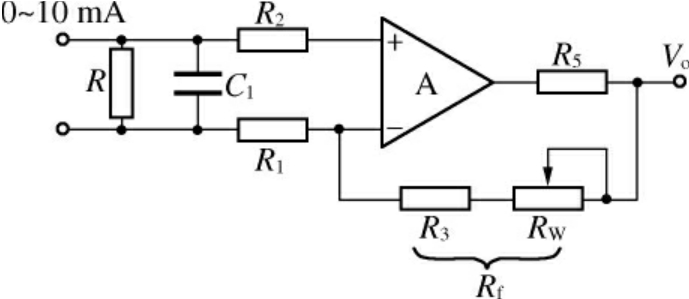

    图5．35　I／V转换电路

    图5．35是一个实用的I／V转换电路，实质是一个同相放大器电路：利用0～10mA电流在电阻R上产生输入电压V_i，则根据集成运放虚断概念，输出电压V_o为：

    

    可见，输出电压V_o和输入电压V_i成正比。
