悬挑式模架支架的构造与安装

    

    1.设计要求

    (1)悬挑支撑结构的竖向荷载设计值(pt)应符合式(3-8)的要求:

    

    式中，pt---悬挑部分的竖向荷载设计值(含悬挑部分自重)，kN/m2；

    pt，max---悬挑部分的竖向荷载限值，kN/m2，可查表取得。

    (2)落地部分支撑结构的设计计算应符合下列规定:

    ①应按现行行业标准《建筑施工临时支撑结构技术规范》(JGJ 300)中框架式支撑结构或桁架式支撑结构进行设计计算；

    ②落地部分立杆稳定性验算时应计入悬挑部分受竖向荷载引起的附加轴力，总高度应取支撑结构的高度，并按现行行业标准《建筑施工临时支撑结构技术规范》(JGJ 300)计算立杆附加轴力设计值。

    (3)悬挑支撑结构应进行抗倾覆验算，验算时应计入悬挑部分受荷载引起的附加倾覆力矩。

    2.构造要求

    悬挑支撑结构应符合下列规定:

    (1)悬挑支撑结构的悬挑长度不应超过4.8m。

    (2)悬挑支撑结构的尺寸及杆件布置应符合下列规定:

    ①落地部分宽度(B)不应小于悬挑长度(Bt)的2倍；

    ②支撑结构纵向长度(L)不应小于悬挑长度(Bt)的2倍；

    ③竖向剪刀撑(或斜杆)与地面夹角宜为40°～60°；

    ④多层悬挑结构模板的上下立杆应保持在同一条垂直线上；

    ⑤多层悬挑结构模板的立杆应连续支撑，并不得少于3层。

    (3)落地部分应满足桁架式模板支架结构的构造要求。

    (4)平衡段除应满足桁架式模板支架的构造要求外，还应增设剪刀撑或斜杆，使沿悬挑方向的每排杆件形成桁架，如图3-25所示。平衡段的顶层与底层应设置水平剪刀撑或满布水平斜杆。

    (5)悬挑部分沿悬挑方向的每排杆件应形成桁架。悬挑部分顶层及悬挑斜面应设置剪刀撑或满布斜杆。

    (6)悬挑部分的竖向斜杆倾角宜为40°～60°。

    (7)悬挑部分不应采用扣件传力。

    (8)使用前应进行荷载试验。

    

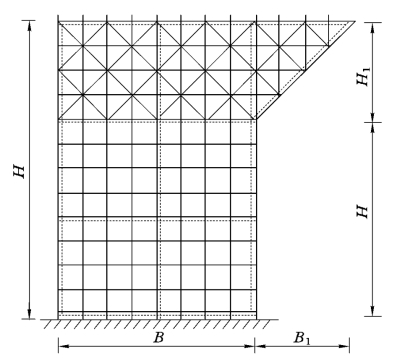

图3-25　悬挑支撑结构剖面图
