常用的抗震加固方法

    11.3　常用的抗震加固方法

    (1)“四件宝”和“捆绑式”

    圈梁、构造柱、钢拉杆、夹板墙，俗称抗震加固的“四件宝”，采用“捆绑式”方法，简单实用，特别适合未进行抗震设防的砖混结构房屋。图11-5形象地说明了圈梁和构造柱对提高房屋整体牢固及完整性能的约束作用。地震中，尽管房屋的局部可能有损伤，但构造柱和圈梁可保证房屋整体不散架、不塌落，构造柱与圈梁共同工作，对主体结构起捆绑作用，从而有效地提高了房屋的抗震能力。

    

    

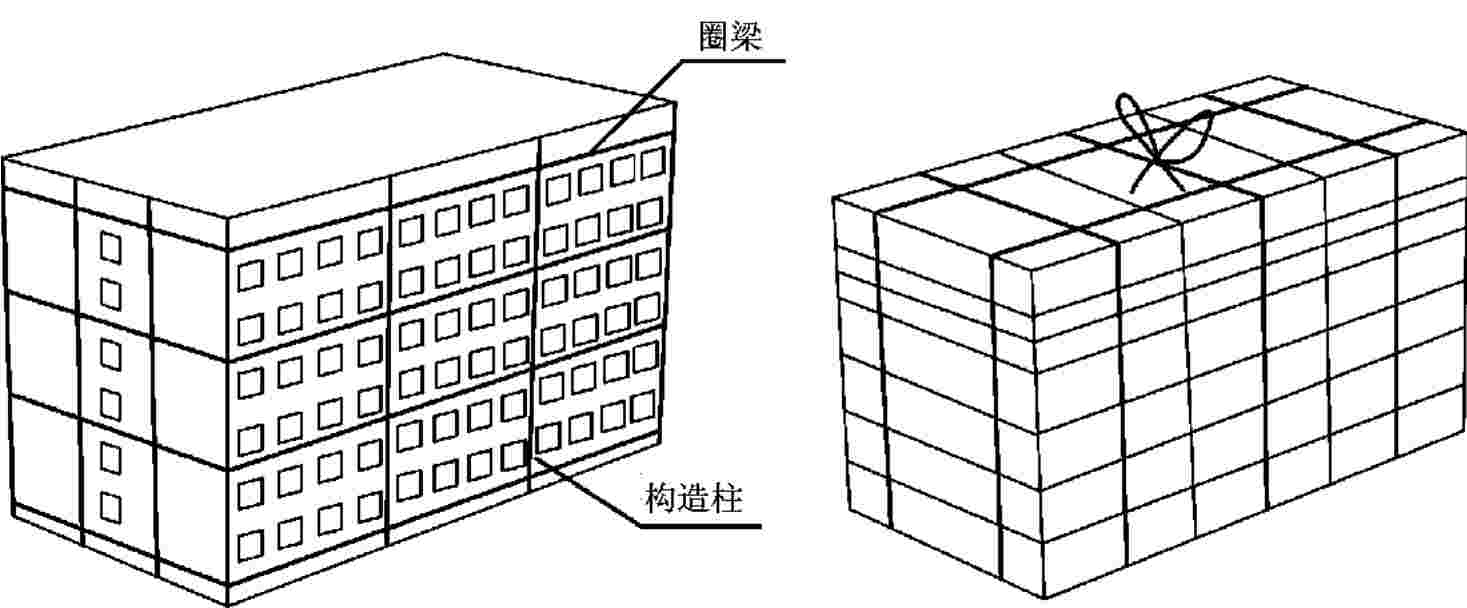

    图11－5　圈梁与构造柱对房屋的整体捆绑约束作用

    (2)“夹板墙”

    喷射混凝土板墙，可以提高墙体的抗震能力，适合加固砖墙和混凝土墙。喷射混凝土板墙将砖墙夹在中间，如同夹心饼干，这样砖墙即使裂了也散不了。见图11-6所示。

    

    

    图11－6　夹板墙加固

    

    (3)“穿外套”

    采用包钢或混凝土围套加固可以增加柱、梁的截面面积，提高承载能力，适合混凝土柱、梁的加固。图11-7所示就是采用增大截面并配纵筋和箍筋，现浇混凝土来加固梁截面的方法。图11-8所示是给柱子加固“外套”并增大截面的加固方法。

    

    

    图11－7　增大梁截面加固

    

    

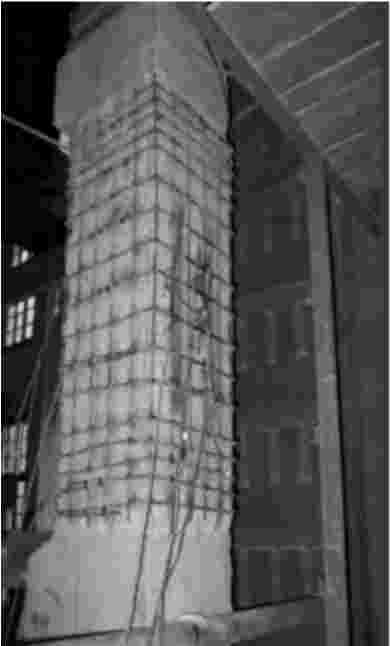

    图11－8　加大柱子截面

    (4)“紧箍咒”

    是指采用高强度材料如碳纤维片、聚合物砂浆-钢绞线等的加固技术，适合混凝土柱、梁及墙体的加固。图11-9所示是采用碳纤维片加固框架中柱节点。

    (5)“增加防线”

    具体是指增设钢支撑，其适合加固框架结构。钢支撑作为第一道防线可以帮助柱子承受地震作用，提高房屋的结构整体性能。图11-10所示就是采用钢支撑加固框架的工程实例。

    

    

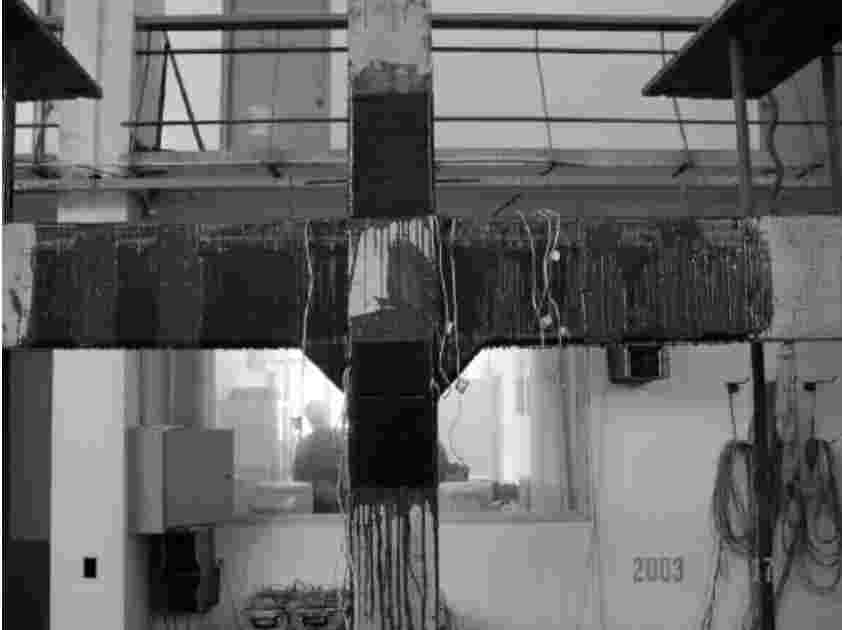

    图11－9　碳纤维片加固框架中柱节点

    

    

    图11－10　框架结构加钢支撑
