    4.1　首层柱的工程量计算

    通过本节的学习，你将能够：

    （1）依据定额和清单确定柱的分类和工程量计算规则；

    （2）定义矩形柱、圆形柱、参数化柱的属性并套用做法；

    （3）绘制本层柱图元；

    （4）统计本层柱的个数及工程量。

    1）分析图纸

    （1）在框架剪力墙结构中，暗柱的工程量并入墙体计算，结施-4中暗柱有两种形式：一种和墙体一样厚，如GJZ1的形式，作为剪力墙处理；另一种是端柱（如GDZ1），是凸出剪力墙的，在软件中类似GDZ1这样的端柱可以定义为异形柱，在做法套用时套用混凝土墙体的清单和定额子目。

    （2）从《办公大厦建筑工程图》结施-5的柱表中得到柱的截面信息，本层包括矩形框架柱、圆形框架柱及异形端柱，主要信息如表4.1所示。

    

    表4.1　柱表

    

    2）现浇混凝土柱清单、定额计算规则学习

    （1）清单计算规则学习

    现浇混凝土柱清单计算规则如表4.2所示。

    

    表4.2　柱清单计算规则

    

    （2）定额计算规则学习

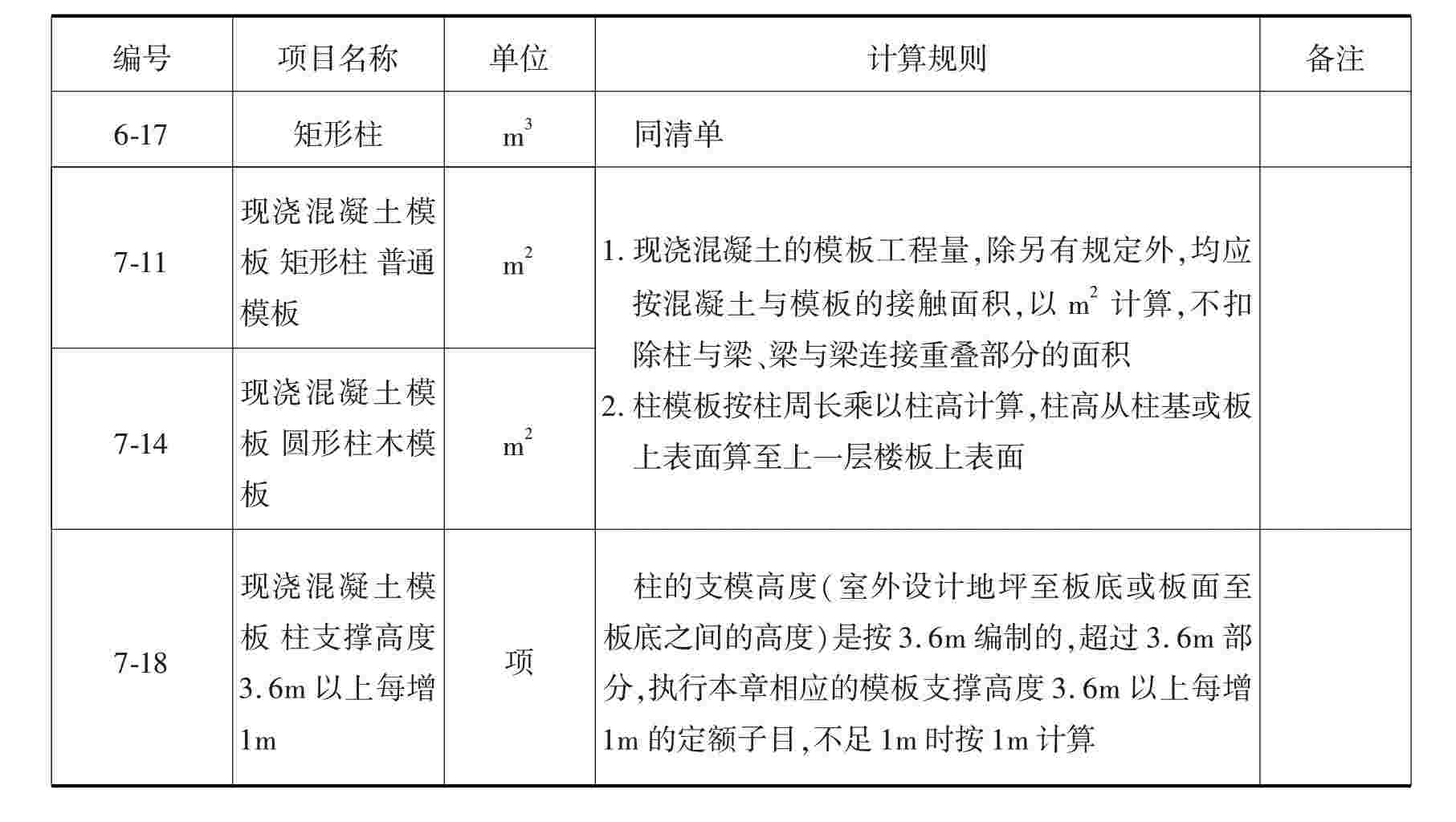

    现浇混凝土柱定额计算规则如表4.3所示。

    

    表4.3　柱定额计算规则

    

    

    续表

    

    3）柱的定义

    （1）矩形框架柱KZ-1

    ①在模块导航栏中单击“柱”→“柱”，单击“定义”按钮，进入柱的定义界面，在构件列表中单击“新建”→“新建矩形柱”，如图4.1所示。

    

    

    图4.1

    ②在属性编辑框中输入相应的属性值，框架柱的属性定义如图4.2所示。

    （2）圆形框架柱KZ-2

    选择“新建”→“新建圆形柱”，方法同矩形框架柱属性定义，圆形框架柱的属性定义如图4.3所示。

    

    

    图4.2

    

    

    图4.3

    （3）参数化端柱GDZ1

    ①新建柱，选择“新建参数化柱”。

    ②在弹出的“选择参数化图形”对话框中，选择“参数化截面类型”为“端柱”，选择“DZ-a2”，输入参数a＝250，b＝0，c＝350，d＝300，e＝350，f＝250，如图4.4所示。

    

    

    图4.4

    ③参数化柱属性，如图4.5所示。

    

    

    图4.5

    4）做法套用

    柱构件定义好后，需要进行套用做法操作。套用做法是指构件按照计算规则计算汇总出做法工程量，方便进行同类项汇总，同时与计价软件数据接口。构件套做法，可以通过手动添加清单定额、查询清单定额库添加、查询匹配清单定额添加来进行。

    ①KZ-1的做法套用，如图4.6所示。

    

    

    图4.6

    ②GDZ-1的做法套用，如图4.7所示。

    

    

    图4.7

    5）柱的画法讲解

    柱定义完毕后，单击“绘图”按钮，切换到绘图界面。

    （1）点绘制

    通过构件列表选择要绘制的构件KZ-1，鼠标捕捉②轴与轴的交点，直接单击鼠标左键就完成了柱KZ-1的绘制，如图4.8所示。

    

    

    图4.8

    （2）偏移绘制

    常用于绘制不在轴线交点处的柱，④轴上的KZ-4，不能直接用鼠标选择点绘制，需要使用“Shift键＋鼠标左键”相对于基准点偏移绘制。

    ①把鼠标放在轴和④轴的交点处，同时按下键盘上的“Shift”键和鼠标左键，弹出“输入偏移量”对话框；由图纸可知，KZ-4的中心相对于轴与④轴交点向下偏移2250mm，在对话框中输入X＝“0”，Y＝“-2000-250”，表示水平向偏移量为0，竖直方向向下偏移2250mm，如图4.9所示。

    

    

    图4.9

    ②单击“确定”按钮，KZ-4就偏移到指定位置了，如图4.10所示。

    

    

    图4.10

    工程实战

    （1）根据上述矩形柱、圆形柱及异形端柱的定义方法，将本层剩下的矩形框架柱KZ-6、KZ-7，圆形框架柱KZ-4、KZ-5，异形端柱GDZ-3、GDZ-4定义好。

    （2）用点画、偏移的方法将本层的柱绘制好。

    （3）汇总本层柱的工程量。

    汇总工程量的方法：单击模块导航栏的“报表预览”，单击“清单定额汇总表”，单击“设置报表范围”，只选择“框架柱”，单击“确定”按钮即可。查看框架柱和端柱的实体工程量，本层柱的实体工程量如表4.4所示。请读者与自己的结果进行核对，如果不同，请找出原因并进行修改。

    

    表4.4　柱清单定额

    

    知识拓展

    镜　像

    通过图纸分析可知，①～⑤轴之间的柱与⑥～轴之间的柱是对称的，因此在绘图时我们可以使用一种简单的方法：先绘制①～⑤轴之间的柱，然后使用“镜像”功能绘制⑥～之间的轴。

    选中①～⑤轴间的柱，单击右键选择“镜像”，把显示栏的“中点”点中，捕捉⑤-⑥轴的中点，可以看到屏幕上有一个黄色的三角形，如图4.11所示，选中第二点，如图4.12所示，确定即可。

    如图4.12所示，在显示栏的地方会提示需要进行的下一步操作。

    

    

    图4.11

    

    

    图4.12

    思考与练习

    （1）在绘图界面怎样调出柱属性编辑框对图元属性进行修改？

    （2）在参数化柱模型里面找不到的异形柱如何定义？

    （3）在柱定额子目里面找不到所需要的子目，如何定义该柱构件的做法？
