系统架构与功能设计

    8.3　系统架构与功能设计

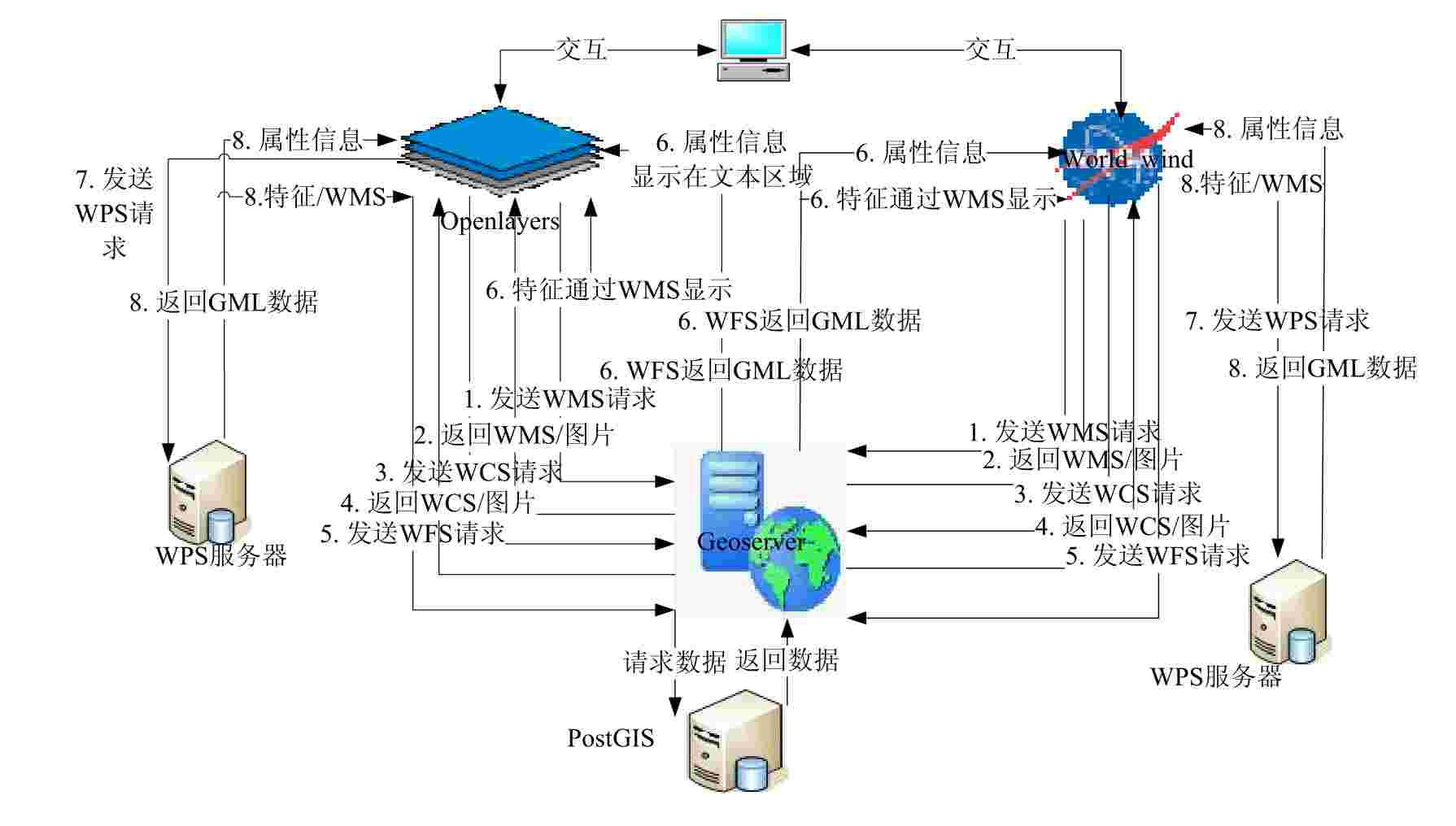

    在面向服务的空间数据共享模式基础上，提出了基于Open Source软件为主，兼容主流商业平台的空间数据共享实验平台架构，如图8-3所示。同时设计了空间数据共享实验平台功能结构图如图8-4所示。

    

    

    图8-3　基于SOA的空间数据共享平台架构

    其中，地图服务器是Web Service以及REST的提供者，GeoServer、MapServer、GeoMedia、WebMap、ArcIMS通过UDDI注册Web Service及REST。而Web Service和REST的请求者（GIS应用）则通过UDDI注册中心查找到Web Service和REST的提供者，由此找到Web Service的访问入口或REST的资源入口进行访问。

    

    

    图8-4　面向服务的空间数据共享平台功能结构图
