2.5 风动及电动工具的认识与使用
任务准备
汽车实训室、风扳机、气动铆枪、气钻及电钻等风动及电动工具
任务实施
2.5.1 风扳机的认识与使用
（1）风扳机的认识

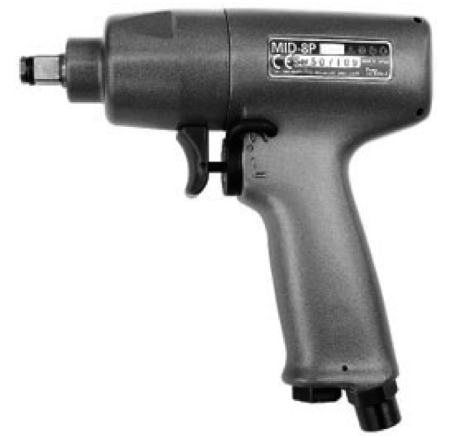

风扳机主要是利用压缩空气带动气动马达而对外输出动能工作的一种拆装螺钉螺帽的高效率机械工具（图2.31）。风扳机的型号主要以适用螺母范围来编制，例如BE-16、BE-20、BE-30、BE-42。
图2.31 风扳机
（2）风扳机的使用
·用于要求较大扭矩的螺栓/螺母。
·与专用的套筒扳手结合使用。专用的套筒扳手经过专门加工，其特点是能防止零件从传动装置上飞出。切勿使用专用套筒扳手以外的其他套筒扳手。
·进入风扳机的压缩空气应清洁无污，并含有一定的润滑油。气管内径应不小于规定尺寸，并不得过长，以免进入风扳机的气压过低，风扳机的正常工作气压为0.5MPa，进入风扳机的气压不宜过高，否则易造成过载使机件使用寿命缩短。使用结束后用木塞堵上进气口，以免污物进入机内。
·在操作时必须用两只手握住工具。因为按按钮释放大的扭矩，可能引起振动。
·使用中如果发现冲击次数少，或有二次冲击等现象，应该立即停机检查。
注意
■如果用风动工具从螺丝上完全取下螺母，则旋转力可使螺母飞出（图2.32）。
■往往先用手将螺母对准螺钉。如果一开始就打开风动工具，则螺纹会被损坏。注意不要拧得过紧。使用较小的力拧紧。
图2.32 风板机的使用
2.5.2气动铆枪的认识与使用
图2.33 气动铆枪
（1）气动铆钉的认识
铆枪主要使用压缩空气和专门机构产生高频次的反复冲击力，使软材质铆钉变形，该设备主要用于金属结构手持铆接，适合在薄壁壳体和铝、镁等轻合金机体上铆接（图1.33）。气动手铆枪主要由手柄和枪筒两部分组成。具有结构简单，体积小，重量轻，维护方便，冲击能量大等优点。手柄上配有按钮开关，开关上有间隙式节流装置，操作时启动柔和，点击效果好。主要的配气气路集中在枪筒上，与活动阀，导气块组成配气机构，通入压缩空气后，配气机构使活塞高速往复运动，捶击冲头尾部，完成铆接工作。
（2）气动铆钉的使用
·铆枪使用的压缩空气应清洁、干燥并含有一定量的润滑油，在进气管路上应装配分水滤气器、油雾器、调压阀等装置以保证铆枪的使用寿命和性能。
·每班工作前，应从手柄进气接嘴处注适量机械油，以润滑内部机件。
·禁止不插入冲头而开机工作。
·连续使用的铆枪每半年维修一次，长期存放的铆枪必须油封。
2.5.3 电钻的认识与使用
（1）电钻的认识

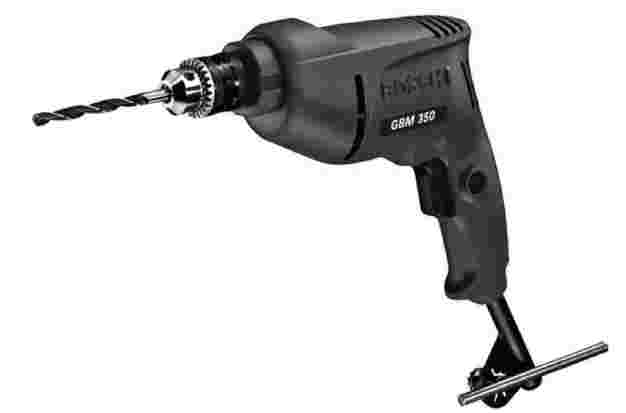

利用电做动力的钻孔机具。是电动工具中的常规产品（图2.34），钻类主要规格有4、6、8、10、13、16、19、23、32、38、49mm等，数字指在抗拉强度为390N/mm2的钢材上钻孔的钻头最大直径。对有色金属、塑料等材料最大钻孔直径可比原规格大30～50%。
图2.34 电钻
（2）电钻的使用
·面部朝上作业时，要戴上防护面罩。在生铁铸件上钻孔要戴好防护眼镜，以保护眼睛。
·钻头夹持器应妥善装配。
·作业时钻头处在灼热状态，应注意灼伤肌肤。
·钻φ12mm以上的手持电钻钻孔时应使用有侧柄手枪钻。
·在金属材料上钻孔应首先用在被钻位置处冲打上洋冲眼。
·在钻较大孔眼时，预先用小钻头钻穿，然后再使用大钻头钻孔。
·如需长时间在金属上进行钻孔时可采取一定的冷却措施，以保持钻头的锋利。
·钻孔时产生的钻屑严禁用手直接清理，应用专用工具清屑。
2.5.4 气钻的认识与使用
（1）气钻的认识
气钻是一种手持式气动工具，主要用于对金属构件的钻孔工作，尤其适用于薄壁壳体件和铝镁等轻合金构件上的钻孔工作（图2.35）。具有工作效率高，钻孔精度高等特点，体积小，重量轻，噪声低，可根据作业程度自由控制转速，正反挡设计可以使钻孔作业时更加方便。
图2.35 气钻
（2）气钻的使用
·使用气压应保证表压力为0.63MPa（手柄进气口处）。
·工具不得在高气压下长时间空运转，以防无谓磨损机件，降低使用寿命。
·管路上应配置良好的油雾器和分水滤气器，以保证压缩空气干净和工作润滑。
·每班工作前，从手柄进气嘴处注适量机械油，以润滑发动机等组件。本机应注意维修，维修期视具体使用程度而定。维修时对于已损伤零件应及时修复或更换。
·维修后重新组装时应将所有零件清洗干净，发动机加注适量20号机械油，轴承、齿轮及减速机构加注2号润滑脂。
·不得摔打工具，禁止超出技术性能规定的范围使用。
·使用完毕或入库保管时，应从进气嘴处注入适量20号机械油，并点动工具使机械油。进入发动机，以减轻机件锈蚀。
实作训练2.5
请你在教师的指导下，使用风动及电动工具，进行风动及电动工具的使用训练。

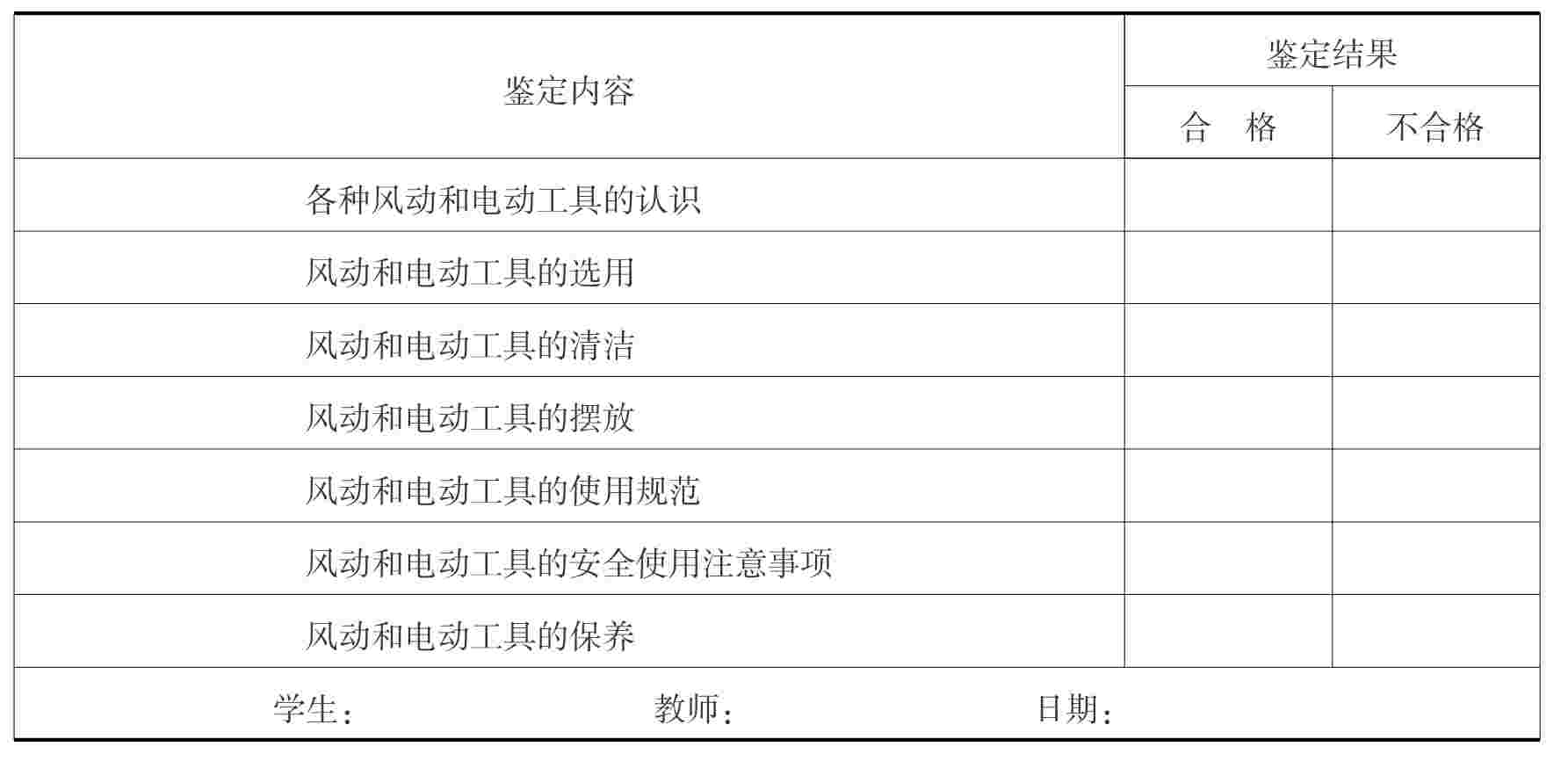

实作鉴定2.5 风动及电动工具的使用
