·8.2.1 BAS系统组成及调试·
1）BAS系统组成
第三代、第四代系统由上、中、下三级层次组成，每层又由基本硬件和基本软件组成。
（1）BAS系统基本硬件
BAS系统基本硬件由4个基本部分组成，如图8.1所示。

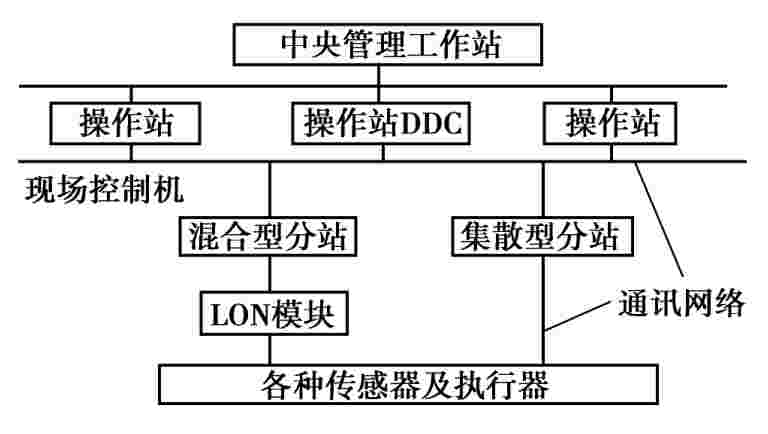

图8.1 BAS系统组成
①中央管理工作站，如一台微机。
②操作分站，由若干区域智能分站DDC（现场控制机）组成。用通讯网络，上连中央管理站下连现场控制机，是BAS系统中交换数据的中枢神经。
③系统通讯网络，有现场总线网络式、电力线路载波式、市话线路或CATV线路载波式。现今，主要用现场总线网络，以一对或两对屏蔽双绞线1.0 mm2 RV或RVVP等线，联结成星型或环型的总线型网络，各通讯节点并联或串联在总网络上，形成系统通讯网络。
④系统尾端，是各种传感器、执行器与相应的取源部件。
·传感器（Sensor）：在测量过程中将物理量、化学量转变成电信号的器件或装置。
传感器用途非常广，几乎每一个现代化项目，以及各种复杂的工程系统，都离不开它。传感器种类繁多，无统一分类规定。在BAS中常用温度、湿度、压力、压差、流量、风速及光照度等传感器。因传感器与变送器连成一体，一般称传感器，有时也称变送器。
·变送器（Transmitter）：将传感器得到的电信号再转变成标准电信号的装置，通常由敏感元件和转换元件组成。有压力变送器（压差、静压、液信）、电量变送器（电流、电压、功率、相位角、电度及频率）等。
·执行器（执行机构）（Actuator）：得到变送器的标准信号后，直接对被控设备发生动作的装置，由执行机构和调节机构组成。执行机构用电动、气动或液压驱动，在BAS系统中一般用于控制输送气体和液体的阀门。
〔注意〕
传感器与执行机构种类繁多，各厂商供货性能也不尽同，立项时对特征应详细描述。
（2）BAS系统基本软件
BAS系统基本软件有两类：系统运行环境软件和用户定制软件。目前多采用商业化的工控软件或厂商开发的BAS系统专用软件。软件主要作用是：系统运行情况记录存储，统计分析（能量消耗、运行情况、参数统计、收费统计），设备管理及功能显示，故障诊断及声光报警，设备操作及定时控制等功能。
2）BAS的调整与调试
BAS系统是集散型系统，调试分3个步骤或三大内容，即常规检查、系统调试、回路联调。
（1）常规检查
常规检查，即检查环境条件、接线线路，测接地电阻、绝缘电阻。
（2）系统调试
①单机调试。设备预热后按设计文件、产品技术文件测试功能。
②系统调试。用诊断程序诊断、设定地址调整A／D转换器及I／O装置、调出状态显示画面，确认全部组件正常。
（3）回路联调
①系统误差检查，在变送器端施加模拟信号检查。
②系统控制回路调试，手动、自动切换输出信号，检查执行器是否能全程动作。
③报警、联锁、程控回路试验，在系统信号发生端加报警模拟信号，查结果。
