光放大器的分类

    

    光放大器的分类如图9.12.3所示。各种光放大器的适应波段范围如图9.12.4所示。

    

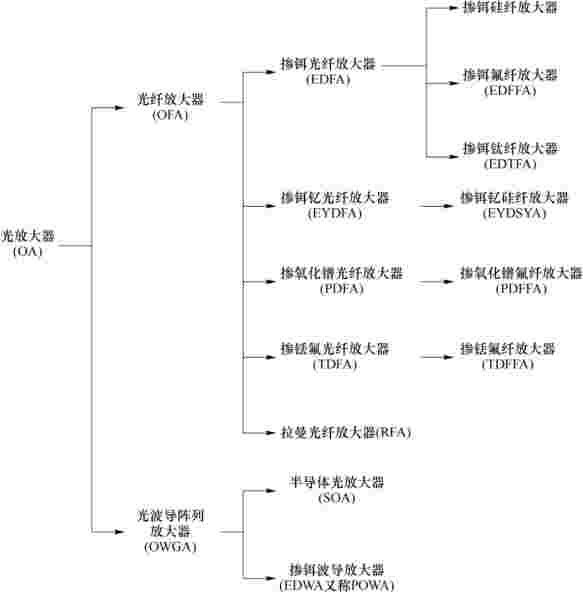

图9.12.3　光放大器的分类简介

    目前，常用的放大工作介质主要是掺稀土光纤、半导体材料和常规石英光纤，从工作介质上分类，光放大器就有以下三种：

    

图9.12.4　各种光放大器的适应波段

    ①掺稀土元素光纤放大器。这类光放大器采用的工作介质主要是掺镧系元素（如铒、钕、镨）的玻璃（硅和氯化锆玻璃）光纤。泵浦源为一般半导体激光器。利用光的受激放大原理对信号进行放大。典型代表有1.55μm掺铒光纤放大器和1.33μm掺镨光纤放大器。

    ②非线性光学光纤放大器。这类光放大器采用的工作介质是常规石英光纤，泵浦源为高功率的连续或脉冲固体激光器。利用光的受激拉曼放大、受激布里渊放大和四波混频的原理对信号进行放大。典型代表有拉曼光纤放大器。

    ③半导体光放大器（LD光放大器）。这类光放大器的工作介质为半导体材料，其制作工艺大体上与LD相同。其泵浦源为电源，依靠注入电流工作。典型代表有法布里－珀罗型光放大器（谐振式）和行波式光放大器。

    以上三种光放大器，前两种属于光纤型光放大器，最后一种属于激光型光放大器。
