    3.7　地震属性原理及成图步骤

    地震属性（seismic attribute）指那些由叠前或叠后地震数据，经过数学转换而导出的有关地震波的几何学、动力学、运动学或统计学特征的特殊度量值。

    振幅类属性包括瞬时振幅、均方根振幅以及最大能量、平均能量等及其衍生的一系列属性，其作用能反映流体的变化、岩性的变化、储层孔隙度的变化，用于地层岩性相变分析，计算薄砂层厚度，识别亮点、暗点，指示烃类显示，识别火成岩等特殊岩性。

    频率类属性包括瞬时频率、主频以及带宽、波数等及其衍生的一系列属性，其作用可揭示裂缝发育带、含气吸收区、调协效应、岩性或吸收引起的子波变化。

    相位类属性包括瞬时相位等及其衍生的一系列属性，其作用可确定地层的接触关系。

    地震属性提取操作步骤（以均方根振幅为例）如下。

    1.在地震属性提取之前应对所用层位进行层插值：Basemap→Tools→Horizon Func-tions，打开层插值窗口（图3-34），注意在进行层插值前应备份原始层位。

    

    

    图3-34　层位插值窗口

    2.启动地震属性提取模块：Application→Seismic→Seismic Attribute Toolkit，进入地震属性提取界面（图3-35）。

    Model：Time；

    Survey：选择需要进行属性分析的Survey、Class以及进行属性分析的范围（图3-36）。

    3.Horizon Attribute（CSA）→Computed Seismic Attributes→RMS Amplitude进入均方根振幅提取对话框。

    

    

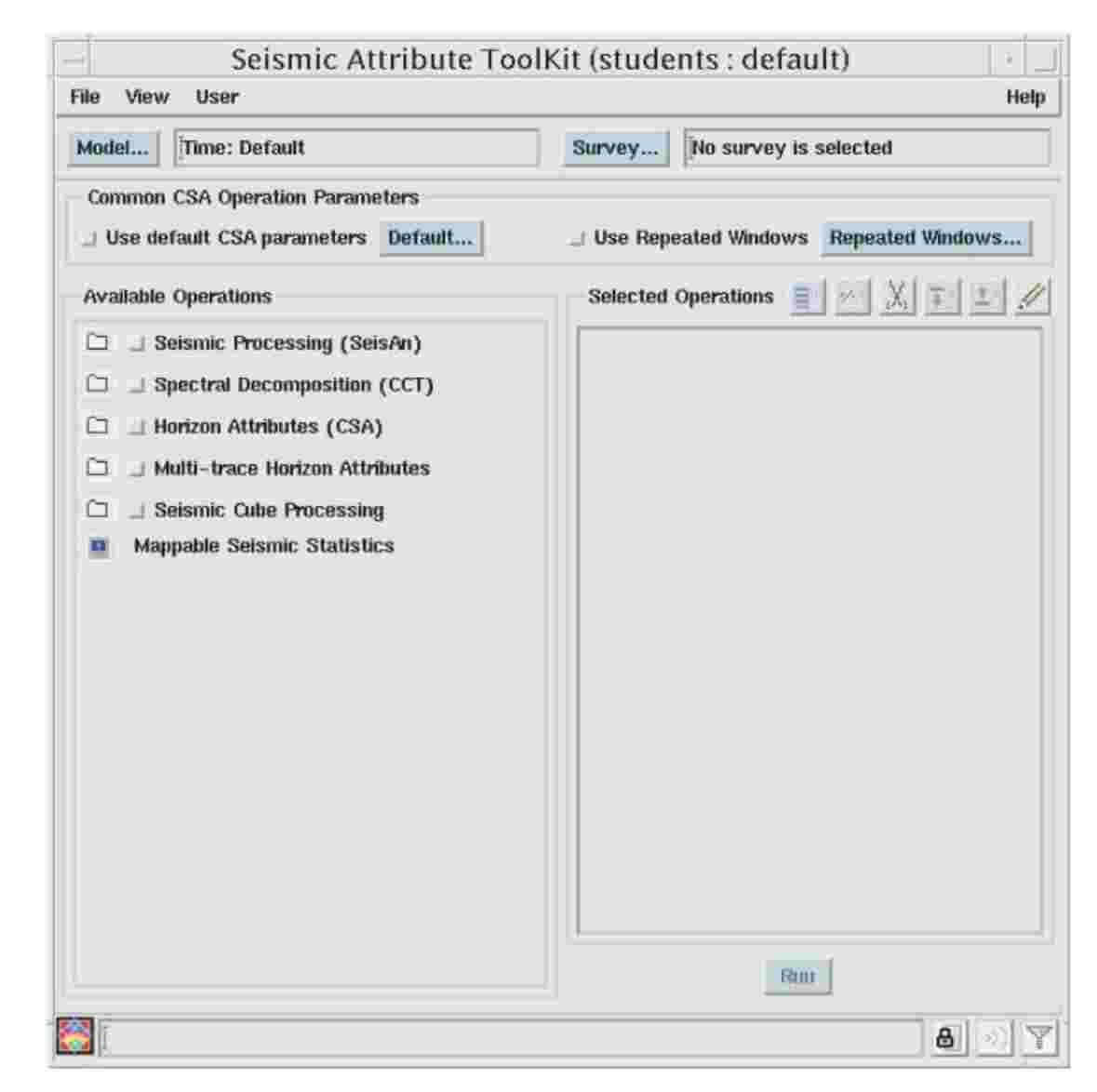

    图3-35　Seismic Attribute ToolKit对话框

    

    

    图3-36　属性提取Survey参数设置

    4.Windows Specification提供了3种纵向上提取属性的方式。

    （1）Single Horizon（图3-37）：这种方式以一个目的层位为起点，以Es31_2为基准面，通过Direction→Above/Below确定一个时窗，如图中是以Es31_2为中心向上、向下各开100ms共200ms的时窗。

    

    

    图3-37　Single Horizon地震属性提取对话框

    （2）Horizon-Horizon（图3-38）：这种方式以两个层位名作为基面，通过顶底层位确定时窗。另外这种方式还可以在两个层位处向上/向下开时窗，以利于对目的层位特征的研究。

    

    

    图3-38　Horizon-Horizon地震属性提取对话框

    （3）Z-Z（图3-39）：这种方式不依靠层位，可以根据Start Time和End Time设定时窗。如图中所设定的时窗为纵向上100～500ms。本次以Horizon-Horizon为例。

    

    

    图3-39　Z-Z地震属性提取对话框

    5.选定目的层位的顶底界面Es31_2_hh和Es32_2_hh，输出层位选择Es32_2_hh（输出层位可自行命名）（图3-40）。设定完成之后，点击OK，进入Seismic Attribute ToolKit，点击run。

    

    

    图3-40　Horizon-Horizon方式提取RMS振幅

    6.地震属性的显示，Basemap→Post→Interpretation→Horizon，选择属性输出的层位名，Attribute选择属性名如图3-41所示，地震属性显示如图3-42所示。

    

    

    图3-41　地震属性的显示方法

    

    

    图3-42　地震属性RMS振幅的平面显示
