    实验八　RC正弦波振荡器

    一、实验目的

    1．进一步学习RC正弦波振荡器的组成及其振荡条件。

    2．学会测量、调试振荡器。

    二、实验仪器

    1．双踪示波器

    2．频率计

    三、实验原理

    实验电路如图5－19所示：

    

    

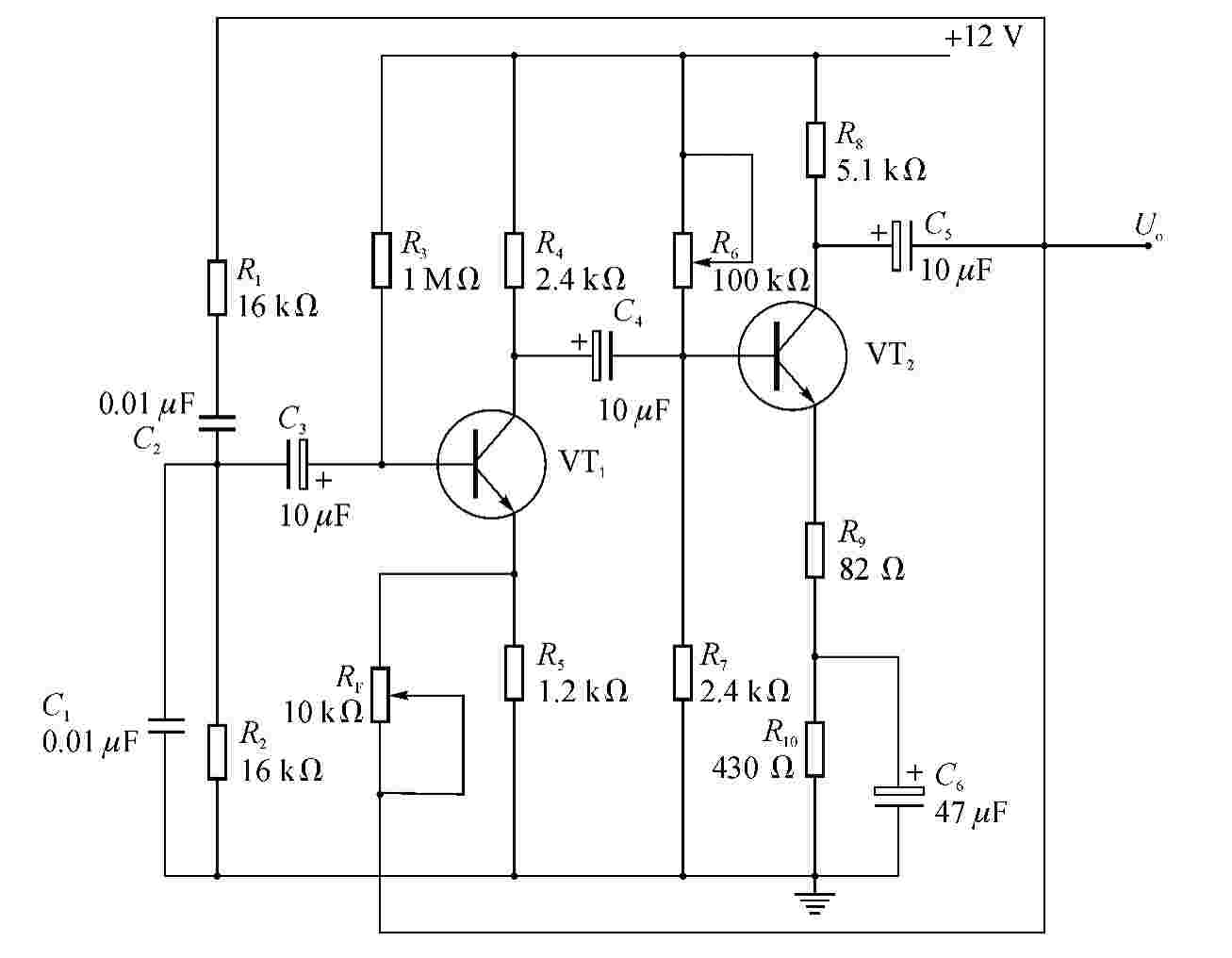

    图5－19　RC串并联选频网络振荡器

    

    

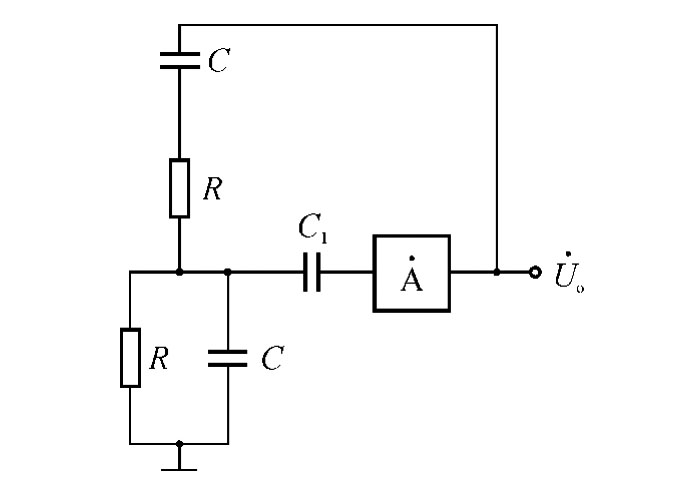

    图5－20　RC串并联网络振荡器原理图

    从结构上看，正弦波振荡器是没有输入信号的，带选频网络的正反馈放大器。若用R、C元件组成选频网络，就称为RC振荡器，一般用来产生1Hz～1MHz的低频信号。上图为RC串并联（文氏桥）网络振荡器。

    电路型式如图5－20所示。

    振荡频率　　　　　

    起振条件　　　　　

    电路特点　可方便地连续改变振荡频率，便于加负反馈稳幅，容易得到良好的振荡波形。

    四、实验内容

    1．在晶体管系列模块中按图5－19正确连接线路。

    2．断开RC串并联网络，测量放大器静态工作点及电压放大倍数（参考实验二内容），记录之。

    3．接通RC串并联网络，打开直流开关，调节R_F并使电路起振，用示波器观测输出电压U_o波形，调节R_F使获得满意的正弦信号，记录波形及其参数。

    4．用频率计或示波器测量振荡频率，并与计算值（995Hz）进行比较。

    5．改变R或C值，用频率计或示波器测量振荡频率，并与计算值（用公式8－1来计算）进行比较。
