测电表内阻的方法

    二、测电表内阻的方法

    1.伏安法测电表内阻：

    (1)常规伏安法

    a.串联法测电压表的内阻

    

    

    （条件：两电表电流量程接近）

    b.并联法测电流表的内阻

    (2)电表反串的“伏安法”

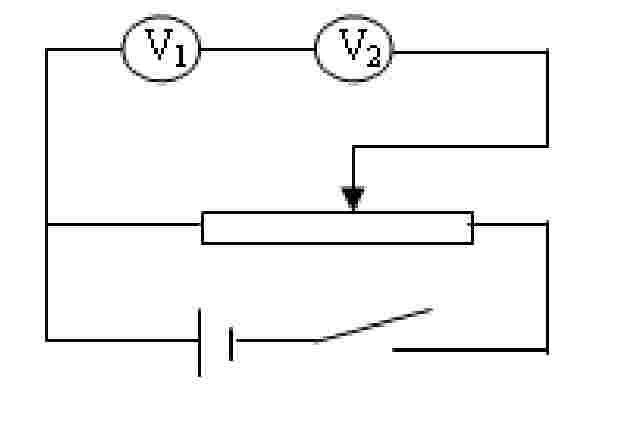

    a.电压表充当电流表

    

    条件:两电压表电流量程须接近且V2表须知准确内阻.

    

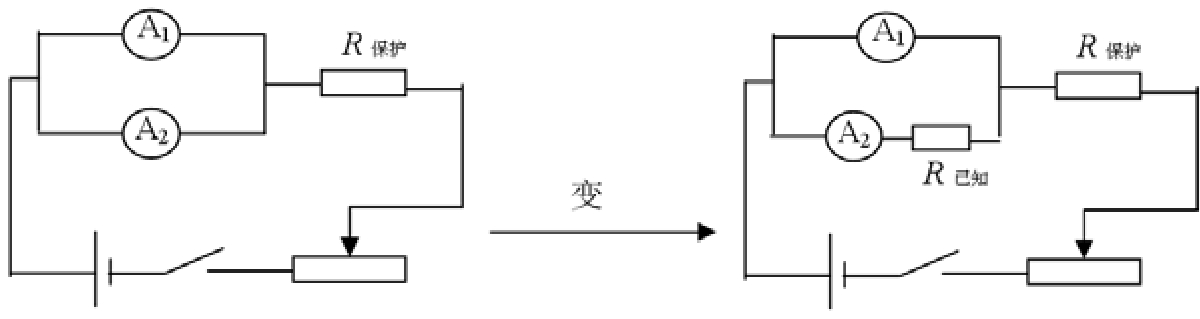

    b.电流表充当电压表

    条件:两电流表电压量程须接近,且A2表须知准确内阻.

    

    c.利用电阻箱（或已知电阻）计算电表的电压或电流，算电阻。

    （1）题目:测A1表的内阻,A2表内阻可未知。条件:两电流表量程须接近.

    

    

    

    

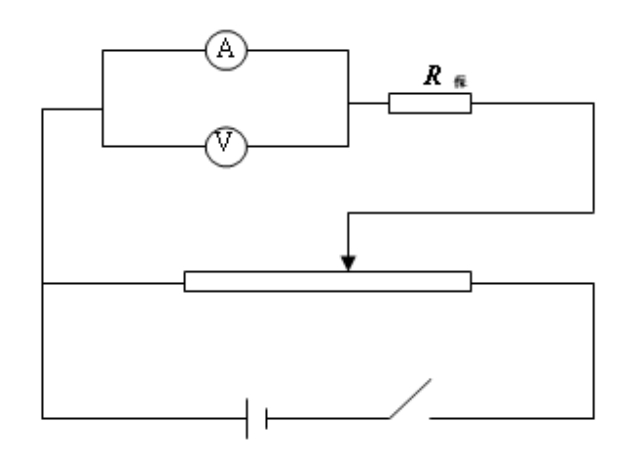

    题目:测V表的内阻。.A表电阻可未知。

    条件:两电表电流量程须接近.

    R已知,则

    

    (2)

    

    题目:测A表的内阻。V表电阻可未知。

    

    (3)

    

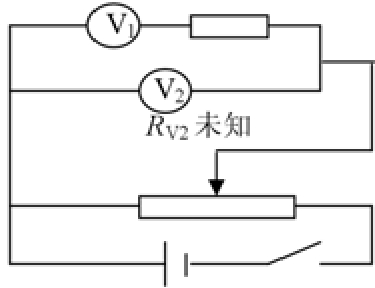

    题目:测V1表的内阻。V2表电阻可未知。

    

    (4)

    R已知(R可由电阻箱代替)

    

    2．比值法测电表的电阻：

    

    3．替代法测电表的内阻：

    

    例：测量读数不准的电表的内阻：

    

    

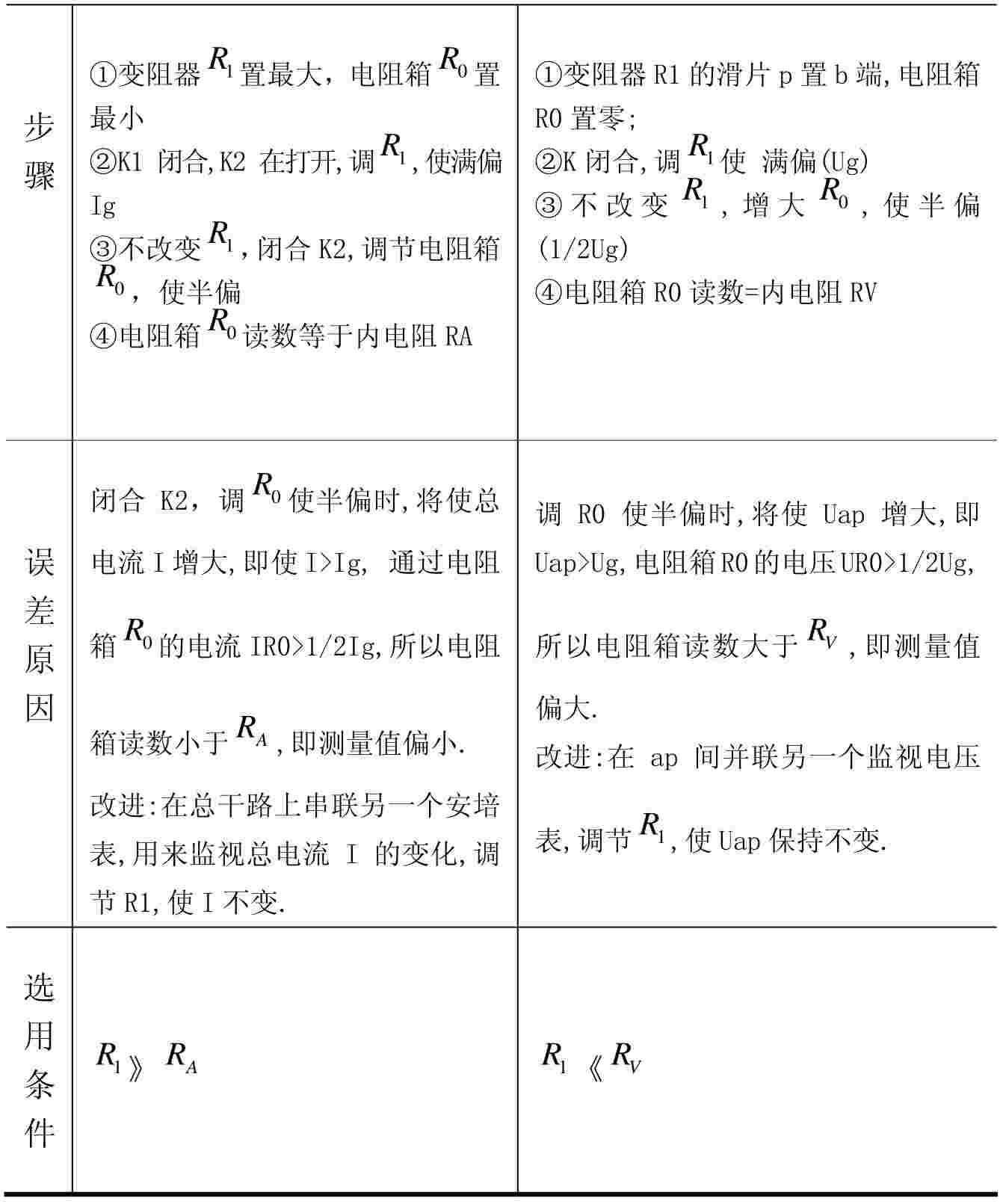

    4、半偏法测电表电阻：（测小内阻、大内阻阻值方法分别用左、右两图）

    

    

    5．应用闭合电路欧姆定律测电表内阻----“表箱法”

    （1）“安箱串联”法

    条件：理想电源（内阻不计）

    I1（R_A+R₀+R₁ ）=E　； I2（R_A+R₀+R₂）=E　若I2=1/2I1，　则 R_A=（R₀+R₂）-2（R₀+R₁）

    

    （2）“伏箱串联”法

    条件：理想电源（内阻不计）

    

    

    若U₂ =，则R _V=R ₂+2 R₁
