存储器控制器

    6．1　存储器控制器

    6．1．1　存储控制器的特点

    S3C2410处理器的存储控制器可以为片外存储器访问提供必要的控制信号，它主要包括以下特点：

    （1）支持大、小端模式（通过软件选择）．

    （2）地址空间：包含8个地址空间，每个地址空间的大小为128M字节，总共有1G字节的地址空间．

    （3）除Bank0以外的所有地址空间都可以通过编程设置为8位、16位或32位访问．Bank0可以设置为16位、32位访问．

    （4）8个地址空间中，6个地址空间可以用于ROM、SRAM等存储器，2个用于ROM、SRAM、SDRAM等存储器．

    （5）7个地址空间的起始地址及空间大小是固定的．

    （6）1个地址空间的起始地址和空间大小是可变的．

    （7）所有存储器空间的访问周期都可以通过编程配置．

    （8）提供外部扩展总线的等待周期．

    （9）SDRAM支持自动刷新和掉电模式．

    

    

    图6－1　S3C2410复位后的存储器地址分配

    

    表6－1　Bank6／Bank7地址

    

    注意：Bank6和Bank7的内存大小必须一致．

    图6－1为S3C2410复位后的存储器地址分配图．从图中可以看出，特殊功能寄存器位于0x48000000到0x60000000的空间内．Bank0～Bank5的起始地址和空间大小都是固定的，Bank6的起始地址是固定的，但是空间大小和Bank7一样是可变的，可以配置为2M／4M／8M／16M／32M／64M／128M．Bank6和Bank7的详细地址和空间大小的关系可以参考表6－1．

    6．1．2　Bank0总线宽度

    Bank0（nGCS0）的数据总线宽度可以配置为16位或32位．因为BANK0为启动ROM（映射地址为0x00000000）所在的空间，所以必须在第一次访问ROM前设置BANK0数据宽度，该数据宽度是由复位后OM［1∶0］的逻辑电平决定的，如表6－2所示．

    

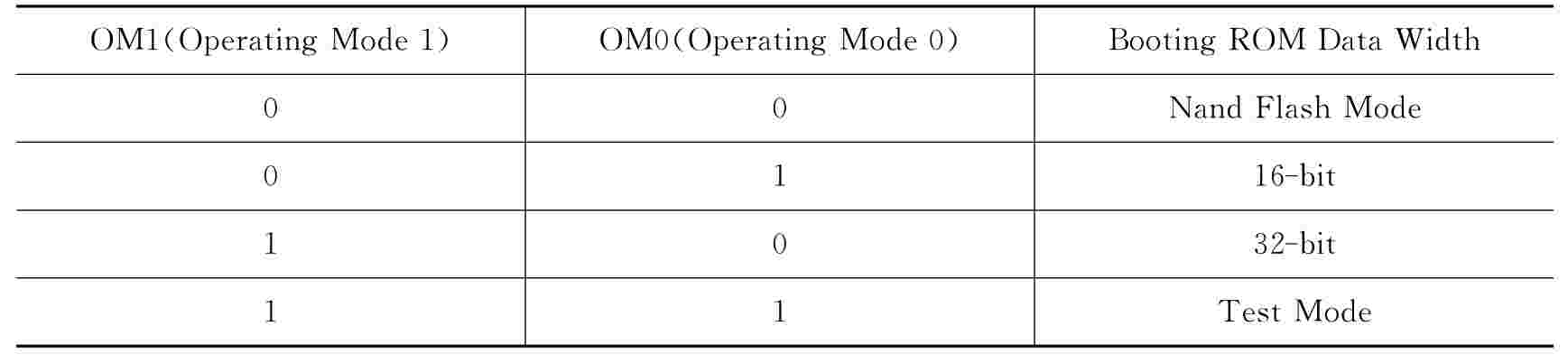

    表6－2　数据宽度选择

    

    6．1．3　SDRAM空间地址引脚连接及空间地址配置

    SDRAM空间地址引脚连接如表6－3所示，SDRAM空间地址配置如表6－4所示．

    

    表6－3　存储器（SROM／SDRAM）地址引脚连接

    

    

    表6－4　SDRAM空间地址配置

    

    

    续表

    

    6．1．4　nWAIT引脚功能

    如果和每个地址空间相关联的WAIT被允许，某个地址空间处于激活状态的时候应该通过外部nWAIT引脚来延长nOE持续时间．从tacc－1核对nWAIT，在采样nWAIT为高电平的后一个时钟周期使nOE变为高电平，nWE信号和nOE信号相同．S3C2410A的外部nWAIT时序如图6－2所示．

    

    

    图6－2　S3C2410A的外部nWAIT时序图（tacc＝4）

    6．1．5　nXBREQ／nXBACK引脚操作

    如果nXBREQ被允许，处理器会在nXBACK引脚输出低电平作为应答信号，如果nXBACK引脚输出低电平，地址／数据总线和存储器控制信号会处于高阻状态，如图6－3所示．如果nXBREQ没有被允许，nXBACK也无效．

    

    

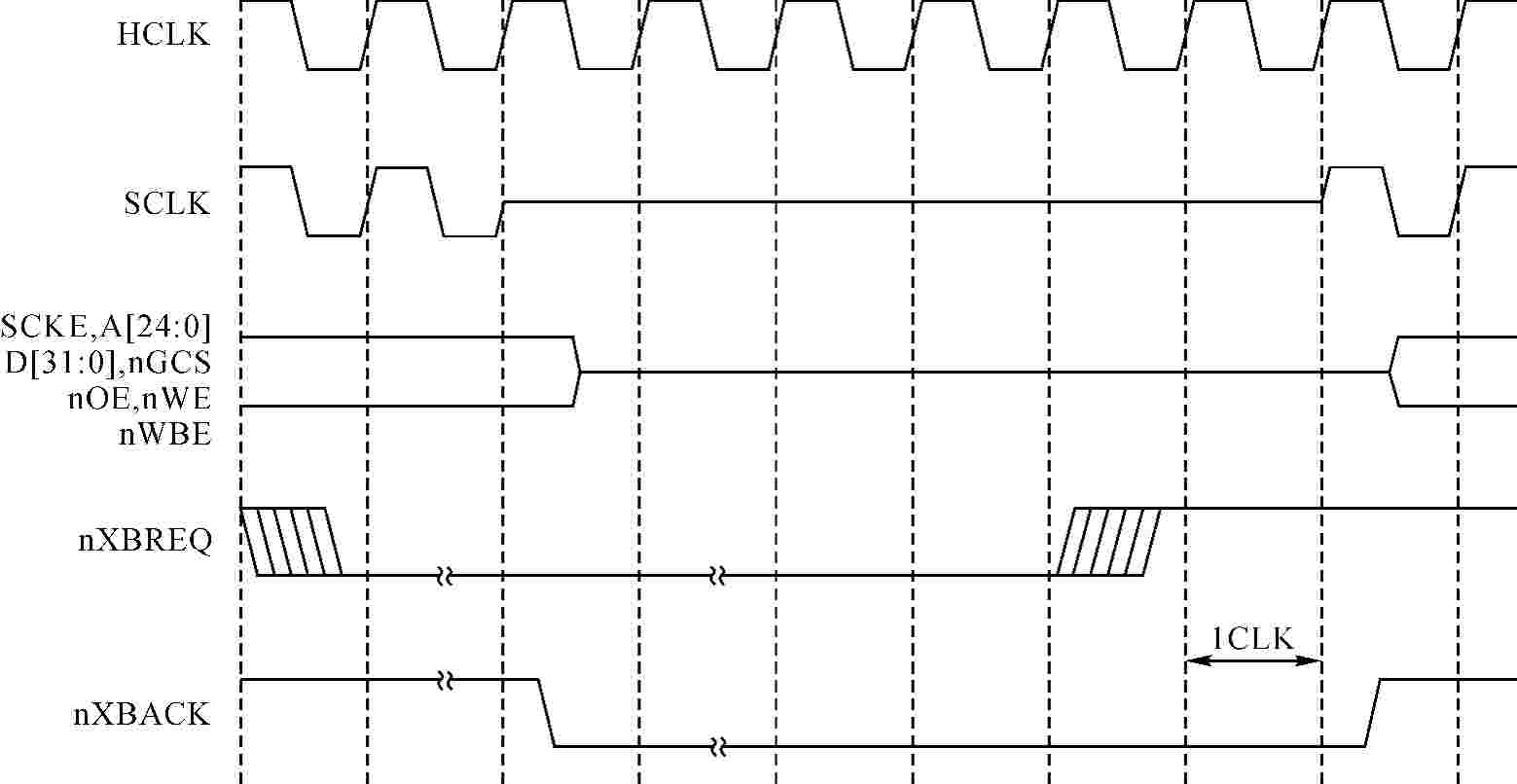

    图6－3　S3C2410A的nXBREQ／nXBACK时序表

    6．1．6　ROM接口

    ROM接口举例如图6－4～图6－7所示．

    

    

    图6－4　存储器与8bit　ROM接口

    

    

    图6－5　存储器与8bit　ROM×2接口

    

    

    图6－6　存储器与8bit　ROM×4接口

    

    

    图6－7　存储器与16bit　ROM接口

    6．1．7　SRAM存储器接口

    SRAM存储器如图6－8、图6－9所示．

    

    

    图6－8　存储器与16bit　SRAM接口

    

    

    图6－9　存储器与16bit　SRAM×2接口

    6．1．8　SDRAM接口

    SDRAM接口举例如图6－10、图6－11所示．

    

    

    图6－10　存储器与16bit　SDRAM接口（8MB：1Mb×16×4banks）

    

    

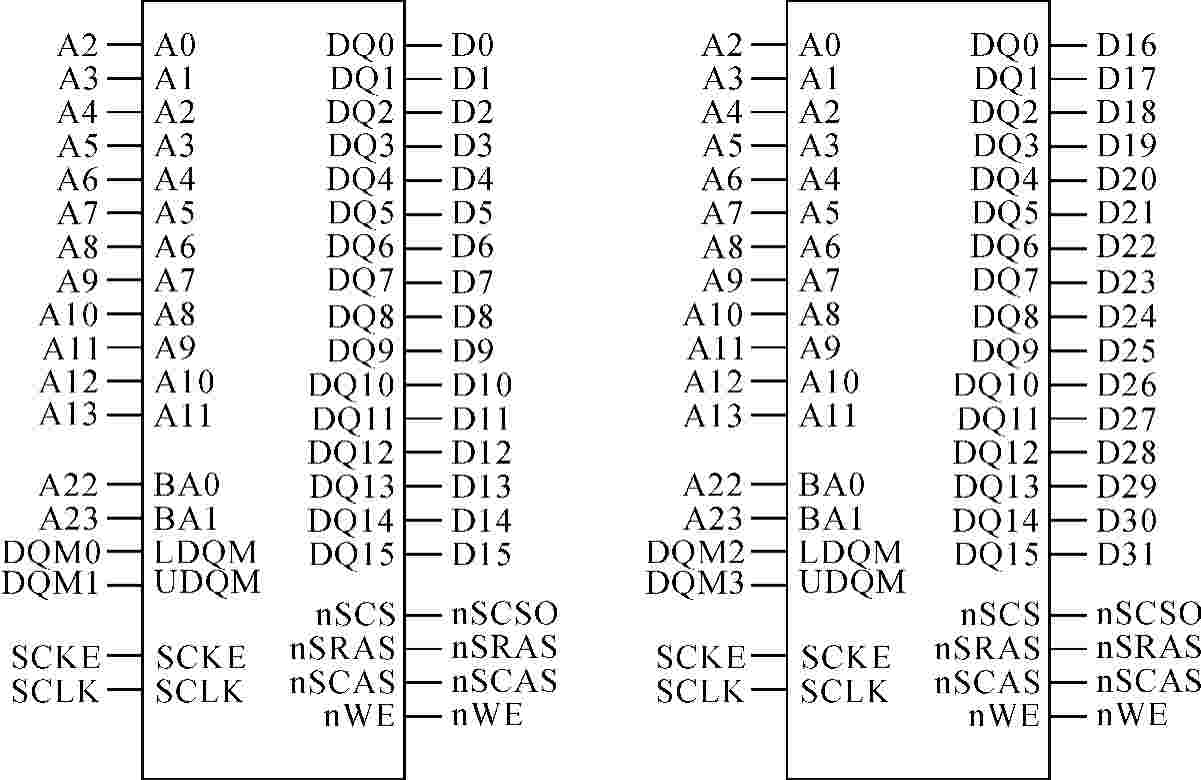

    图6－11　存储器与16bit　SDRAM接口（16MB：1Mb×16×4banks×2ea）

    6．1．9　可编程访问周期

    可编程访问周期如图6－12、图6－13所示．

    

    

    图6－12　S3C2410XnGCS时序图

    

    

    图6－13　S3C2410XSDRAM时序图

    6．1．10　存储器控制专用寄存器

    （1）总线宽度／等待控制寄存器（BWSCON）．

    相关寄存器如下表所示．

    

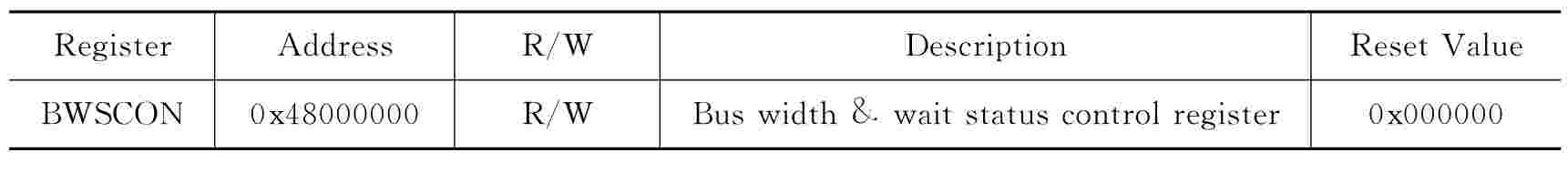

    表6－5　总线宽度／等待控制寄存器

    

    寄存器各位功能：

    ［DWi］：i＝0～7，其中DW0为只读，因为Bank0数据总线宽度在复位后已经由OM［1∶0］的电平决定．DW1～DW7可写，用于配置Bank1～Bank7的数据总线宽度，00表示8位数据总线宽度，01表示16位数据总线宽度，10表示32位数据总线宽度，11保留．

    ［WSi］：i＝1～7，写入0则对应的Banki等待状态不使用，写入1则对应的Banki等待状态使能．

    ［STi］：i＝1～7，决定SRAM是否使用UB／LB．0表示不使用UB／LB，引脚［14∶11］定义为nWBE［3∶0］；1表示使用UB／LB，引脚［14∶11］定义为nBE［3∶0］．

    （2）Bank控制寄存器（BANKCONn：nGCS0－nGCS5）．

    相关寄存器如下表所示．

    

    表6－6　Bank控制寄存器1

    

    （3）Bank控制寄存器（BANKCONn：nGCS6－nGCS7）．

    相关寄存器如下表所示．

    

    表6－7　Bank控制寄存器2

    

    （4）刷新控制寄存器（REFRESH）．

    相关寄存器如下表所示．

    

    表6－8　刷新控制寄存器

    

    （5）Bank大小寄存器（BANKSIZE）．

    相关寄存器如下表所示．

    

    表6－9　Bank大小寄存器

    

    （6）SDRAM模式设置寄存器（MRSR）．

    相关寄存器如下表所示．

    

    表6－10　SDRAM模式设置寄存器

    

    以上所提到的寄存器的详细解释及设置请参考S3C2410数据手册．

    下面列举了13个存储控制寄存器的配置示例：

    BANKCON0＿Val　　EQU　　0x00000700

    BANKCON1＿Val　　EQU　　0x00000700

    BANKCON2＿Val　　EQU　　0x00000700

    BANKCON3＿Val　　EQU　　0x00000700

    BANKCON4＿Val　　EQU　　0x00000700

    BANKCON5＿Val　　EQU　　0x00000700

    BANKCON6＿Val　　EQU　　0x00018005

    BANKCON7＿Val　　EQU　　0x00018005

    BWSCON＿Val　　　EQU　　0x22119120；0x22111110

    REFRESH＿Val　　 EQU　　0x008e0459

    BANKSIZE＿Val　　EQU　　0x00000032；0x000000b2

    MRSRB6＿Val　　　EQU　　0x00000030

    MRSRB7＿Val　　　EQU　　0x00000030

    观察上面寄存器介绍中的寄存器地址可以发现，13个寄存器分布在从0x48000000开始的连续地址空间，所以上面的程序可以利用指令"stmia r0，｛r1－r13｝"实现将配置好的CPU寄存器的值依次写入到相应的存储控制寄存器中．
