电动座椅的结构

    3．2　电动座椅的结构

    3．2．1　电动机

    电动座椅一般由电动机、传动装置和座椅调节器等组成，如图3－2所示。

    

    

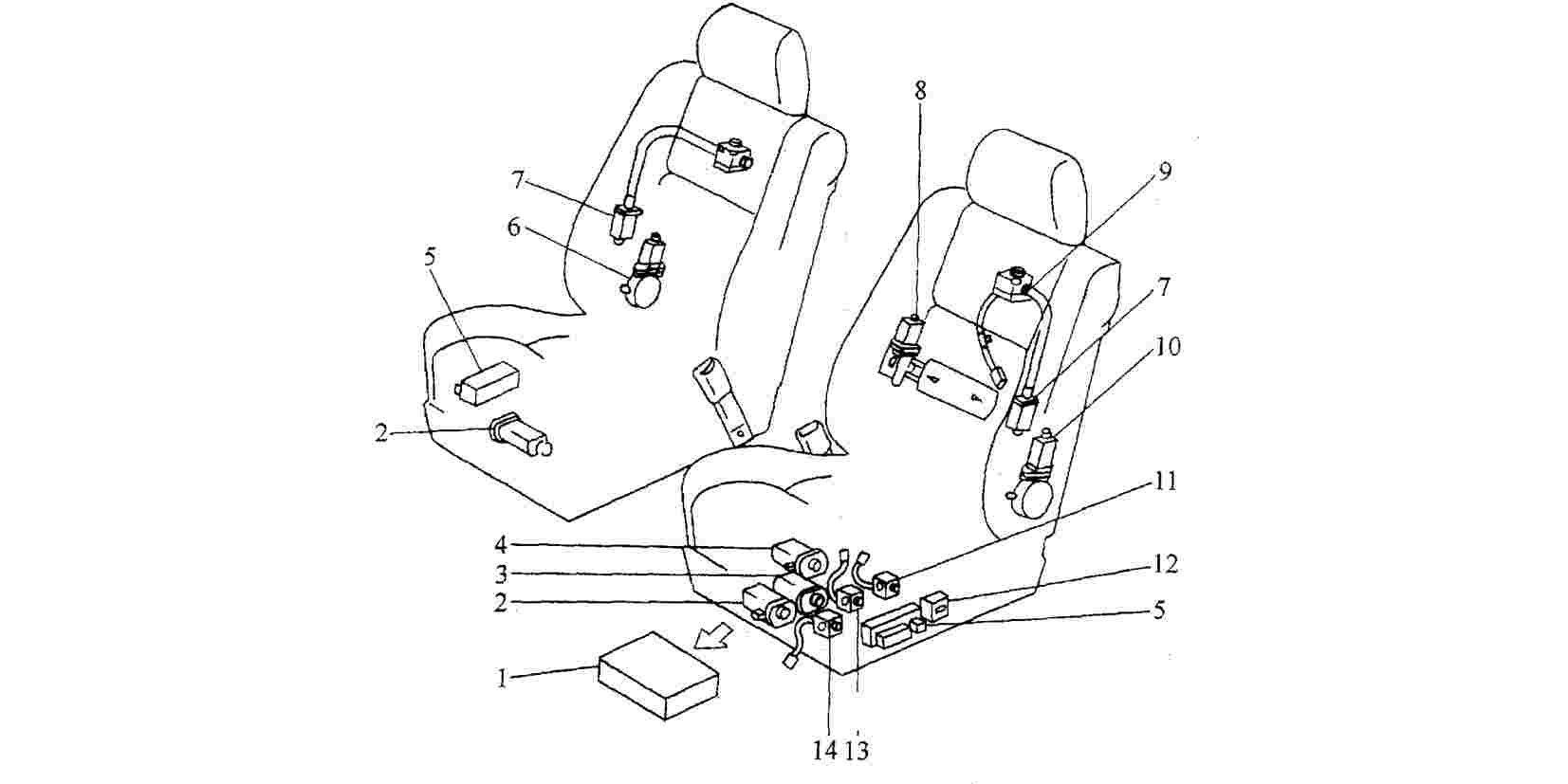

    1－电动座椅ECU　2－滑动电动机　3－前垂直电动机　4－后垂直电动机　5－电动座椅开关　6－倾斜电动机　7－头枕电动机　8－腰垫电动机　9－位置传感器(头枕)　10－倾斜电动机和位置传感器　11－位置传感器(后垂直)　12－腰垫开关　13－位置传感器(前垂直)　14－位置传感器(滑动)

    

    图3－2　电动座椅的结构

    电动机的数量取决于电动座椅的类型，通常两向移动座椅装有二个电动机，四向移动的座椅装有四个电动机，最多可达六个电动机。大多数电动座椅使用永磁式双向直流电动机，通过开关来操纵电动机按不同方向运转。为防止电动机过载，大多数永磁式电动机内装有断路器。

    3．2．2　传动和执行机构

    它们的作用是把电机的旋转运动转变成座椅的上下、前后移动或靠背的倾斜摆动。蜗轮蜗杆机构是其核心部件，它具有较大的传动比且自锁性能良好。

    1．纵向调整机构

    如图3－3所示，纵向调整机构由蜗杆、蜗轮、齿条、导轨等组成，齿条装在导轨上。调整时，电动机转矩经蜗杆传至两侧的蜗轮，经导轨上的齿条带动座椅前后移动。

    2．高度调整机构

    如图3－4所示，高度调整机构由蜗杆轴、蜗轮、心轴等组成，调整时蜗杆轴在电动机的驱动下，带动蜗轮转动，从而保证心轴旋进或旋出，实现座椅的上升与下降。

    

    1－支承及导向元件　2－导轨　3－齿条　4－蜗轮　5－反馈信号电位计　6－调整电动机

    

    图3－3　纵向调整机构

    

    

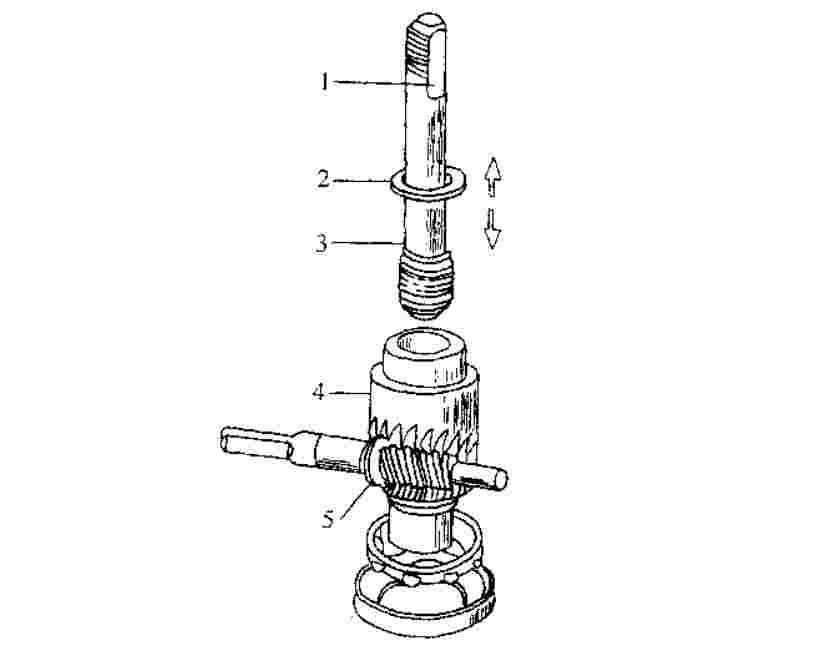

    1－铣平面　2－止推垫片　3－心轴　4－蜗轮　5－挠性驱动蜗杆轴

    

    图3－4　高度调整机构

    3．靠背倾斜调整机构

    由2个调整齿轮与连杆组成。调整时，电动机带动两端的调整齿轮转动，调整齿轮与连杆联动，通过连杆的动作，达到调整靠背倾斜度的目的。
