键槽形式及其尺寸

    13.1　联轴器轴孔、键槽形式及其尺寸

    

    表13-1　轴孔和键槽的形式及代号(摘自GB/T 3852—2008)

    

    注：1. 一小格中t、t₁有2～3个数值时，分别与同一横行中的d的2～3个值相对应。

    2. 轴孔长度推荐选用J型和J₁型，Y型限用于长圆柱形轴伸电动机端。

    3. 键槽宽度b的极限偏差也可用GB/T 1095—2003《平键、键槽的剖面尺寸》中规定的JS9。

    

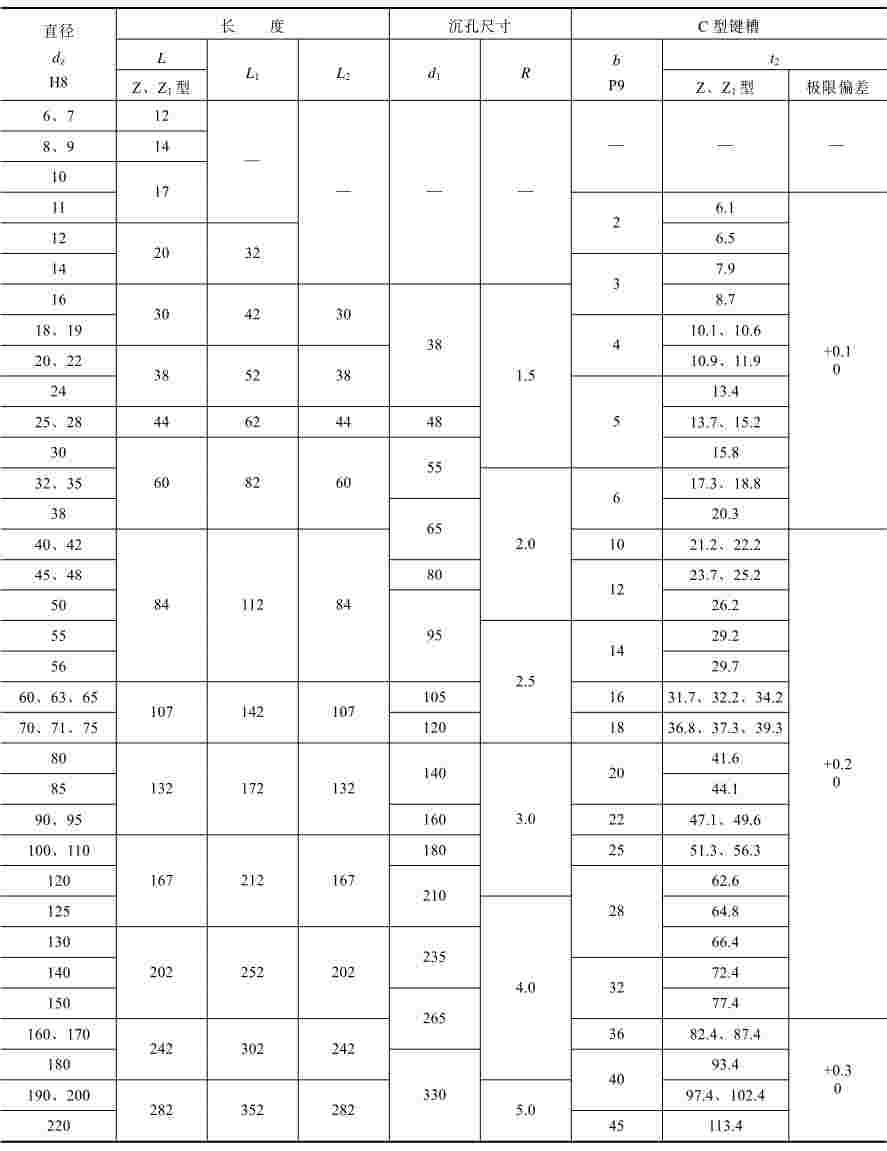

    表13-3　圆锥形轴孔和键槽的尺寸(摘自GB/T 3852—2008)　　　　　　　　mm

    

    注：1. 一小格中t₂有几个数值时，分别与同一横行中d_z的几个值相对应。

    2. b的极限偏差也可采用GB/T 1095—2003(平键、键槽的剖面尺寸)中规定的JS9。
