三相异步电动机的铭牌

    

    在电动机的机座上都装有一块铭牌，如图7.4.1所示，铭牌上标出了该电动机的型号及一些技术数据，供正确选用电动机之需，现分别说明。

    

图7.4.1　三相异步电动机的铭牌

    1.型号

    

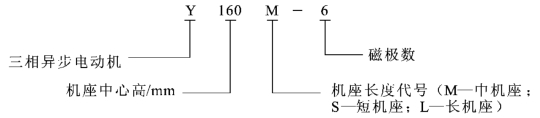

    异步电动机的产品名称代号及其汉字意义如下：

    Y——异步电动机；

    YR——线绕式异步电动机；

    YB——防爆型异步电动机；

    YZ——起重冶金用异步电动机；

    YZR——起重冶金用线绕式异步电动机；

    YQ——高启动转矩异步电动机。

    2.额定频率

    这是指加在定子绕组上允许的电源频率，用fN表示。国产异步电动机的额定频率为50Hz。

    3.额定电压和接法

    三相异步电动机的额定电压是指定子绕组按铭牌上规定的接法连续工作时应加的电压值，用UN表示。目前，额定电压为380V、4kW以上的Y系列三相异步电动机均为三角形接法。

    以下各项都是指电动机在额定频率和额定电压条件下的有关额定值。

    4.额定功率

    电动机在额定转速下长期连续工作时，电动机不过热，轴上所能输出的机械功率即为额定功率，用PN表示。

    5.额定电流

    电动机轴上输出额定功率时，定子电路取用的线电流即为额定电流，用IN表示。

    6.额定转速

    额定转速指电动机满载时的转子转速，用nN表示。

    7.绝缘等级

    绝缘等级指电动机定子绕组所用的绝缘材料的等级。电动机所允许的最高工作温度与所选用的绝缘材料的等级有关。目前，电动机所用绝缘材料的等级如表7.4.1所示。

表7.4.1　绝缘材料耐热性的等级

    

    表7.4.1中的极限工作温度是指电动机运行时绝缘材料中最热点的最高允许温度。

    8.额定功率因数

    额定功率因数是指电动机输出额定功率时，定子绕组的相电压U1与相电流I1之间相位差的余弦，用cosφN表示。

    9.额定效率

    额定效率指当电动机满载时，电动机输出的机械功率P2与电动机取用的电功率P1之比，用ηN表示，即

    

    【例7.4.1】　某电动机的铭牌数据如下：P2N＝2.8kW，Y－△，UN＝380／220V，nN＝1 450r／min，fN＝50Hz，ηN＝0.8，cosφN＝0.84，Tst／TN＝2，λ＝2.2。

    求：（1）三相电源电压为380V时，电动机定子绕组的连接方式、额定电流；（2）三相电源电压为220V时，电动机定子绕组的连接方式、额定电流；（3）最大转矩。

    【解】　（1）电源电压为380V时，电动机定子绕组应连接成星形，电动机定子的额定功率为

    

    额定电流为

    

    （2）电源电压为220V时，电动机定子绕组应连接成三角形，电机额定电流为

    

    （3）电动机的额定转矩为

    最大转矩为
